Combirollengeleiding Winkel

Productoverzicht

STEP BESTANDEN
Documentatie
  • Standaard
    Combirollen

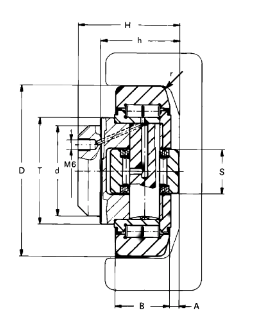

    Type Article no. D -0.1 [mm] T [mm] d -0.05 [mm] H [mm] h [mm] B [mm] A [mm] S [mm] r [mm] FR [kN] FA [kN] Weight [kg] Profiles standard
    4.053 + APS 200.071.000 52,5 40 30 33 27 17 5 15 2 5,23 1,68 0,46 S
    4.054 + AP0 200.051.000 62,5 42 30 37,5 30,5 20 2,5 20 3 10,3 3,2 0,53 0 NbV
    4.055 + AP1 200.052.000 70,1 48 35 44 36 23 2,5 22 4 12,4 3,87 0,8 1 NbV I 3018 NbV
    4.056 + AP2 200.053.000 77,7 54 40 48 36,5 23 3 26 4 12,9 4 1 2 NbV
    4.058 + AP3.1 200.054.001 88,4 59 45 57 44 30 3,5 26 3 22,4 7 1,62 3 NbV I 3020 NbV
    4.061 + AP4 200.055.000 107,7 71 60 69 55 31 4 34 5 23,8 7,44 2,82 4 NbV
    4.062 + AP4 200.076.000 123 80 60 72,3 56 37 5 40 5 33,90 (26,00) 10,6 3,89 5 NbV (3353 NbV)
    4.063 + AP6 200.056.000 149 103 60 77,5 58,5 45 5,5 50 3 59,2 18,5 6,52 6 NbV
    4.064 + AP89-Q 200.026.000 170 103 80 91,0 72,0 53 7,0 50 5 72,00 18,50 10,40 7 NbV



    AFMETINGEN AANSCHROEFPLAAT
    TYPE A [MM] B [MM] C [MM] D [MM] E [MM] F [MM] G t [mm] WASHER 0.5MM WASHER 1.0MM
    AP S 90 50 30 40 70 8,5 M 8 10 DS-S-0,5 / 238.025.000 DS-S-1,0 / 238.025.001
    AP S-Q 50 50 30 30 M 8 10 DS-S-0,5 / 238.025.000 DS-S-1,0 / 238.025.001
    AP 0 100 60 40 40 80 10,5 M 10 10 DS-0-0,5 / 238.020.000 DS-0-1,0 / 238.020.001
    AP 0-Q 60 60 40 40 M 10 10 DS-0-0,5 / 238.020.000 DS-0-1,0 / 238.020.001
    AP 1 120 80 50 50 90 12,5 M 12 15 DS-1-0,5 / 238.021.000 DS-1-1,0 / 238.021.001
    AP 1-Q 80 80 50 50 M 12 15 DS-1-0,5 / 238.021.000 DS-1-1,0 / 238.021.001
    AP 2 120 80 50 50 90 12,5 M 12 15 DS-2-0,5 / 238.021.000 DS-2-1,0 / 238.021.001
    AP 2-Q 80 80 50 50 M 12 15 DS-2-0,5 / 238.021.000 DS-2-1,0 / 238.021.001
    AP 3.1 160 100 60 60 120 17 M 16 20 DS-3.1-0,5 / 238.105.000 DS-3.1-1,0 / 238.105.001
    AP 3-Q 120 120 90 90 M 16 20 DS-3.1-0,5 / 238.105.000 DS-3.1-1,0 / 238.105.001
    AP 4 180 120 80 80 140 17 M 16 20 DS-4-0,5 / 238.023.000 DS-4-1,0 / 238.023.001
    AP 4-Q 120 120 80 80 M 16 20 DS-4-0,5 / 238.023.000 DS-4-1,0 / 238.023.001
    AP 6 200 150 100 100 160 17 M 16 20 DS-6-0,5 / 238.024.000 DS-6-1,0 / 238.024.001
    AP 6-Q 150 150 100 100 M 16 20 DS-6-0,5 / 238.024.000 DS-6-1,0 / 238.024.001
    AP89-Q 165-0,1 165-0,1 125 125 M 20 23 DS-89-0,5 / 238.033.000 DS-89-1,0 / 238.033.001
  • Standaard / glijprop
    glijprop

    Type Article no. D-0.1 [mm] T [mm] d -0.05 [mm] H [mm] h [mm] B [mm] A [mm] S [mm] r [mm] FR [kN] FA [kN] Weight [kg] Profiles
    4.052 P + APA 200.143.000 40 20 25 16 4 Ø 20 1 3,1 0,15 A
    4.072 P + AP0 200.011.002 62,5 42 30 43 33 20 5,5 Ø 25 3 10,3 4 0,49 0 NbV
    4.073 P + AP1 200.012.002 70,1 48 35 48 40 23 6,5 Ø 33 4 12,4 6,7 0,74 1 NbV
    4.074 P + AP2 200.013.002 78,1 54 40 50,5 39,5 23 7 Ø 40 4 12,9 7,2 0,94 2 NbV
    4.076 P + AP3.1 200.015.002 88,4 59 45 61 48 30 7 Ø 45 3 22,4 8,9 1,57 3 NbV
    4.0784 P + AP4 200.016.002 107,7 71 60 69 55 31 8 Ø 60 5 23,8 14,4 2,63 4 NbV
    4.079 P + AP4 200.018.002 123 80 60 75,5 59,5 37 8 Ø 70 5 33,9 38,4 3,9 5 NbV
    4.080 P + AP6 200.019.001 149 103 60 81 62 45 8 Ø 100 5 59,2 41,6 6,5 6 NbV
    4.084 P + AP89-Q 201.048.008 170 103 80 91 72 53 7 Ø 100 5 72 41,6 9,46 7 NbV
    4.085 P + AP90-Q 201.049.002 180 124 100 99,2 79,8 57,3 10 Ø 112 5 91,8 41,6 11,5 8 NbV

    AFMETINGEN AANSCHROEFPLAAT
    TYPE A [MM] B [MM] C [MM] D [MM] E [MM] F [MM] G t [mm] WASHER 0.5MM WASHER 1.0MM
    AP S 90 50 30 40 70 8,5 M 8 10 DS-S-0,5 / 238.025.000 DS-S-1,0 / 238.025.001
    AP S-Q 50 50 30 30 M 8 10 DS-S-0,5 / 238.025.000 DS-S-1,0 / 238.025.001
    AP 0 100 60 40 40 80 10,5 M 10 10 DS-0-0,5 / 238.020.000 DS-0-1,0 / 238.020.001
    AP 0-Q 60 60 40 40 M 10 10 DS-0-0,5 / 238.020.000 DS-0-1,0 / 238.020.001
    AP 1 120 80 50 50 90 12,5 M 12 15 DS-1-0,5 / 238.021.000 DS-1-1,0 / 238.021.001
    AP 1-Q 80 80 50 50 M 12 15 DS-1-0,5 / 238.021.000 DS-1-1,0 / 238.021.001
    AP 2 120 80 50 50 90 12,5 M 12 15 DS-2-0,5 / 238.021.000 DS-2-1,0 / 238.021.001
    AP 2-Q 80 80 50 50 M 12 15 DS-2-0,5 / 238.021.000 DS-2-1,0 / 238.021.001
    AP 3.1 160 100 60 60 120 17 M 16 20 DS-3.1-0,5 / 238.105.000 DS-3.1-1,0 / 238.105.001
    AP 3-Q 120 120 90 90 M 16 20 DS-3.1-0,5 / 238.105.000 DS-3.1-1,0 / 238.105.001
    AP 4 180 120 80 80 140 17 M 16 20 DS-4-0,5 / 238.023.000 DS-4-1,0 / 238.023.001
    AP 4-Q 120 120 80 80 M 16 20 DS-4-0,5 / 238.023.000 DS-4-1,0 / 238.023.001
    AP 6 200 150 100 100 160 17 M 16 20 DS-6-0,5 / 238.024.000 DS-6-1,0 / 238.024.001
    AP 6-Q 150 150 100 100 M 16 20 DS-6-0,5 / 238.024.000 DS-6-1,0 / 238.024.001
    AP89-Q 165-0,1 165-0,1 125 125 M 20 23 DS-89-0,5 / 238.033.000 DS-89-1,0 / 238.033.001
  • Jumbo

    Type Article no. D -0.15 [mm] T [mm] d -0.05 [mm] H [mm] h [mm] B [mm] A [mm] FR [kN] FA [kN] Gewicht kg Weight kg Profile Profiles
    4.085 + AP 90-Q 201.049.000 180 124 100 95,7 – 98,7 76,3 – 79,3 57,3 6,5 – 9,5 91,8 23,7 11,5 Standard 8 NbV
    4.089 + AP89-Q 201.050.000 165 113 80 69,0 – 72,0 53,0 – 56,0 40 5,0 – 8,0 41,71 13,91 9,2 Standard 10
    4.090 + AP90-Q 201.051.000 190 124 100 84,5 – 87,5 64,5 – 67,5 48 6,5 – 9,5 58 19,4 10,6 Standard 16
    4.091 + AP91-Q 201.052.000 220 146 110 94,5 – 97,5 74,5 – 77,5 58 6,5 – 9,5 84 28 17,3 Standard 18
    4.092 + AP 92-Q 201.053.000 250 168 120 102,0 – 105,0 77,0 – 80,0 60 7,0 – 10,0 101,5 33,9 23,9 Standard 28
    4.093 + AP93-Q 201.054.000 280 188 150 119,5 – 123,5 89,5 – 93,5 72 7,5 – 11,5 139,4 46,5 36 Stand. 36 + 42
    4.094 + AP 93-Q 201.055.000 320 218 150 135,0 – 139,0 110,0 – 114,0 85 10,0 – 14,0 192 57,7 50 Standard 50

    Afmetingen aanschroefplaat
    Type B-0,1 [mm] C [mm] G h [mm] t [mm] Washer 0.5mm Washer 1.0mm
    AP 89-Q 165 125 M20 53,0 – 56,0 23 DS-89-0,5 238.033.000 DS-89-1,0 238.033.001
    AP 90-Q (4.085 + AP 90-Q) 190 150 M20 64,5 – 67,5 (76,0 – 79,3) – 28 DS-90-0,5 238.034.000 DS-90-1,0 238.034.001
    AP 91-Q 220 176 M24 74,5 – 77,5 33 DS-91-0,5 238.035.000 DS-91-1,0 238.035.001
    AP 92-Q 250 206 M24 77,0 – 80,0 37 DS-92-0,5 238.036.000 DS-92-1,0 238.036.001
    AP 93-Q (4.094 + AP 93-Q) 280 220 M30 89,5 – 93,5 (110,0 – 114,0) 37 DS-93-0,5 238.037.000 DS-93-1,0 238.037.001
  • Heavy Duty

    Type Artikel-Nr. D-0.1 [mm] FR [kN] FA [kN] Weight kg Profiles Washers 0,5 mm A [mm] B [mm] C [mm] E [mm] F [ (mm) ] G [mm] H [mm] I [mm] J
    3.054 200.216.300 62,5 10,3 3,2 1,4 0 NbV DS-0-Q-LUB-0,5 238.020.004 118 60 40,5 75 10 40 66 45 M10
    3.055 200.216.301 70,1 12,4 3,87 2,3 1 NbV DS-1-Q-LUB-0,5 238.021.005 135 80 52 95 15 50 73 55 M12
    3.056 200.216.302 77,7 12,9 4 2,6 2 NbV DS-1-Q-LUB-0,5 238.021.005 135 80 52 95 15 50 73 55 M12
    3.058 200.216.303 88,4 22,4 7,16 5,5 3 NbV DS-3-Q-LUB-0,5 238.022.004 188 120 64 120 20 90 95 60 M16
    3.061 200.216.304 107,7 22,8 7,44 6,8 4 NbV DS-3-Q-LUB-0,5 238.022.004 193 120 75 125 20 90 100 65 M16
    3.062 200.216.305 123 33,9 18,5 9,6 5 NbV DS-4-Q-LUB-0,5 238.023.006 240 120 76 165 20 80 143 105 M16
    3.063 200.216.306 149 59,2 18,5 13,6 6 NbV DS-6-Q-LUB-0,5 238.024.004 265 150 78,4 190 20 100 153 115 M16
    3.064 200.216.307 140 72 18,5 19,6 7 NbV DS-7-Q-LUB-0,5 238.028.003 285 165 95 215 23 125 165,5 132,5 M20
  • Instelbare combirollen JC

    Type Article no. FR [kN] FA [kN] Washer 0,5 mm Washer 1,0 mm Weight kg Profiles
    JC 4.054 200.250.200 10,3 3,20 DS-0-0,5 238.020.000 DS-0-1,0 238.020.001 1,65 0 NbV
    JC 4.055 200.250.001 12,4 3,87 DS-1-0,5 238.021.000 DS-1-1,0 238.021.001 2,95 1 NbV
    JC 4.056 200.250.002 12,9 4 DS-2-0,5 238.021.000 DS-2-1,0 238.021.001 3,3 2 NbV
    JC 4.058 200.250.003 22,4 7 DS-3.1-0,5 238.022.000 DS-3.1-1,0 238.022.001 5,8 3 NbV
    JC 4.061 200.250.004 23,8 7,44 DS-4-0,5 238.023.000 DS-4-1,0 238.023.001 8,75 4 NbV
    JC 4.062 200.250.005 33,9 10,6 DS-4-0,5 238.023.000 DS-4-1,0 238.023.001 9,75 5 NbV
    JC 4.063 200.250.006 59,2 18,5 DS-6-0,5 238.024.000 DS-6-1,0 238.024.001 13,9 6 NbV

    Type A [mm] B [mm] C [mm] D [mm ] F G -0.1 [mm] H [mm] I [mm] J [mm] K [mm] L [mm ] M [mm ] N [mm] O [mm]
    JC 4.054 140 60 40 ±8 M 10 62,4 62,5 64 24 30,5 10 30 72 80
    JC 4.055 170 80 50 ±10 M 12 70 70,1 82 33 36 15 40 83,5 102
    JC 4.056 170 80 50 ±10 M 12 78 77,7 82 33 36,5 15 40 83,5 102
    JC 4.058 195 120 90 ±20 M16 78 88,4 82 28 44 20 60 90 152
    JC 4.061 240 120 80 ±20 M 16 101,6 107,7 98 29 55 20 60 120 150
    JC 4.062 240 120 80 ±20 M 16 101,6 123 98 29 56 20 60 120 150
    JC 4.063 265 150 100 ±35 M 16 101,6 149 98 29 58,5 20 75 130 170
  • Instelbare combirollen JT

    Type Article no. A [mm] B [mm] Cmin / Cmax [mm] D [mm] E [mm] F [mm] G [mm] H I [mm] J [mm] K [mm] L [mm] Mmin / Mmax [mm] N [mm] O [mm] P [mm] Q [mm] R [mm] S [mm] T [mm] FR [kN] FA [kN] Weight kg Profiles
    JT 2.055 200.210.301 80 50 7 / 27 10 112 170 50 M12 240 40 83,5 80 15 / 28 68,2 51,2 70 70,1 82 15 33 12,4 4,2 4,5 1 NbV
    JT 2.056 200.192.000 80 50 7 / 27 10 112 170 50 M12 240 40 83,5 80 15 / 28 69,2 52,2 77,7 77,7 82 15 33 12,9 4,2 4,85 2 NbV
    JT 2.058 200.210.303 120 90 7 / 30 20 162 195 90 M16 283,5 60 90 86,5 15 / 28 83 64,5 78,1 88,4 89 20 28 22,4 7,4 8,16 3 NbV
  • RVS combirollen

    Type Article no. A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] H [mm] J [mm] K [mm] L [mm] M [mm] N [mm] T [mm] FR [kN] FA [kN] Weight [kg]
    4.053 INOX + APS INOX 200.024.004 90 50 30 40 70 8,5 M8 30 20 52,5 28 16,5 6 10 3,5 2 0,25
    4.055 INOX + AP1 INOX 200.002.030 120 80 50 50 90 12,5 M12 35 25 70 38 22 9 15 6 3 0,65
    4.074 INOX + AP1 INOX 200.013.020 120 80 50 50 90 12,5 M12 35 52 77,8 39,5 24 8,7 15 7,2 4 0,75
    4.076 INOX + AP1 INOX 200.015.041 120 80 50 50 90 12,5 M12 35 60 88,4 47,5 30,5 10,3 15 10,6 8,9 1,79

    Type Article no. A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] H [mm] I [mm] J [mm] K [mm] L [mm] M N [mm] O [mm] P [mm] Q [mm] FR [kN] FA [kN] Weight [kg]
    I 525 APS 200.230.000 38 43 62 18 10 38 12 33 41 72 30 40 M8 30 50 52,5 40 3,5 2 0,97
    I 700 AP1 200.230.001 49 54,5 90 22 12 49 15 36 36 105 40 50 M12 50 80 70 52 6 3 2,02
    I 780 AP2 200.230.003 49 54,5 90 24 12 49,5 15 36 36 105 40 50 M12 50 80 78 52 7,2 3 2,2
    I 884 AP3 200.230.800 55 64 95 30 20 61 17 39 39 120 60 90 M16 90 120 88,4 62 10,6 8,9 4,35

Eigenschappen

Combirollen geleidingen kenmerken zich door de eenvoudige bouwwijze. De hoofdlast, een radiale belasting, wordt door de rol wordt opgenomen. De axiale last, als gevolg van schranken of zijdelingse belasting, wordt door de axiale rol of glijprop opgenomen.

Voor extreem hoge belastingen of voor hoge snelheden bieden de combirollen van Winkel de juiste oplossing om uw last te laten bewegen.

De combirollen worden gecombineerd met U-profielen. De warmgewalste U-profielen-serie ST0Nbv-ST8NbV zijn (staal S450 J2 met NbV) zijn 20% hoger belastbaar dan constructie staal (S355J2). Voor de “Speed & Silent”- en de “Speed & Force”-serie is er ook een stalen koudgewalst U-profiel (S235J) en een aluminium extrusie U-profiel (AW 6060 T66). Voor RVS-geleidingen biedt Winkel Combirollen met de keuze uit een axiaal rol of axiaal glijprop met RVS-U-profielen (1.4301). Winkel combirollen lopen soepel in de U-profielen omdat ze speling hebben t.o.v. het U-profiel.

Als dit door de last wisseling niet gewenst is zijn er combirollen eenheden met instelbare rollen (type JC en JT). Voor meer nauwkeurigheid kunnen de profielen ook na bewerkt geleverd worden (type PR). Voor meer informatie neem contact op met een van onze Product Engineers.

Berekening van de rolbelasting

Q = laadvermogen (N)
L = afstand van de belasting tot het ophangpunt (mm)
A = afstand van de rol (mm) aanbevolen 500-1000 mm

Om indrukkingen op het niet-geharde profiel te voorkomen, mag de druk niet hoger zijn dan

Pzul = 900 N/mm2  voor NbV-profielen,
Pzul = 750 N/mm2  voor alle andere profielen.
Fmaxstat  radiaal+axiaal zijn gespecificeerd voor de respectievelijke lagers in de tabel.
