Type | Article no. | Dimensions [mm] | Weight [kg/m] | ||||||
---|---|---|---|---|---|---|---|---|---|
A | B | D | E | F | G | H | |||
Standaard 0 NbV | 113.010.000 | 12 | 62,7 | 15 | 3 | 36 | 7 | 87,7 | 10,5 |
Standaard 1 NbV | 113.011.000 | 16,2 | 70,8 | 15 | 3 | 40 | 7,7 | 103,2 | 14,8 |
Standaard 2 NbV | 113.012.000 | 21,3 | 78,7 | 15 | 5 | 41 | 10,8 | 121,3 | 20,9 |
Standaard 3 NbV | 113.013.000 | 23 | 89,4 | 15 | 5 | 53 | 12,7 | 135,4 | 28,6 |
Standaard 4 NbV | 113.014.000 | 24,4 | 108,4 | 15 | 5 | 61,2 | 14 | 157,2 | 36 |
Standaard 5 NbV | 113.015.000 | 25,6 | 123,8 | 15 | 5 | 66,2 | 16,2 | 175 | 42,8 |
Standaard 6 NbV | 113.016.000 | 25,7 | 150,1 | 20 | 5 | 71,2 | 19,4 | 201,5 | 52,3 |
Standaard 8 NbV | 113.018.001 | 35,7 | 181,1 | 20 | 5 | 90 | 19,4 | 252,5 | 78,75 |
Type | Article no. | Dimensions [mm] | Weight [kg/m] | |||
---|---|---|---|---|---|---|
A | B | C | R | |||
Standaard A | 113.001.000 | 40,5 | 4 | 20 | 4 | 2,62 |
Standaard S | 113.002.000 | 53 | 6 | 24 | 5-6 | 5,3 |
Standaard M | 113.007.000 | 63 | 6 | 27 | 6 | 5,8 |
Standaard V | 113.003.000 | 102 | 6 | 34 | 6 | 8,3 |
Standaard R | 113.006.000 | 126 | 8 | 48 | 8-10 | 14,3 |
Standaard W | 113.004.000 | 144,5 | 8 | 58 | 8-10 | 16,9 |
Standaard X | 113.005.000 | 180 | 10 | 60 | 10 | 24,1 |

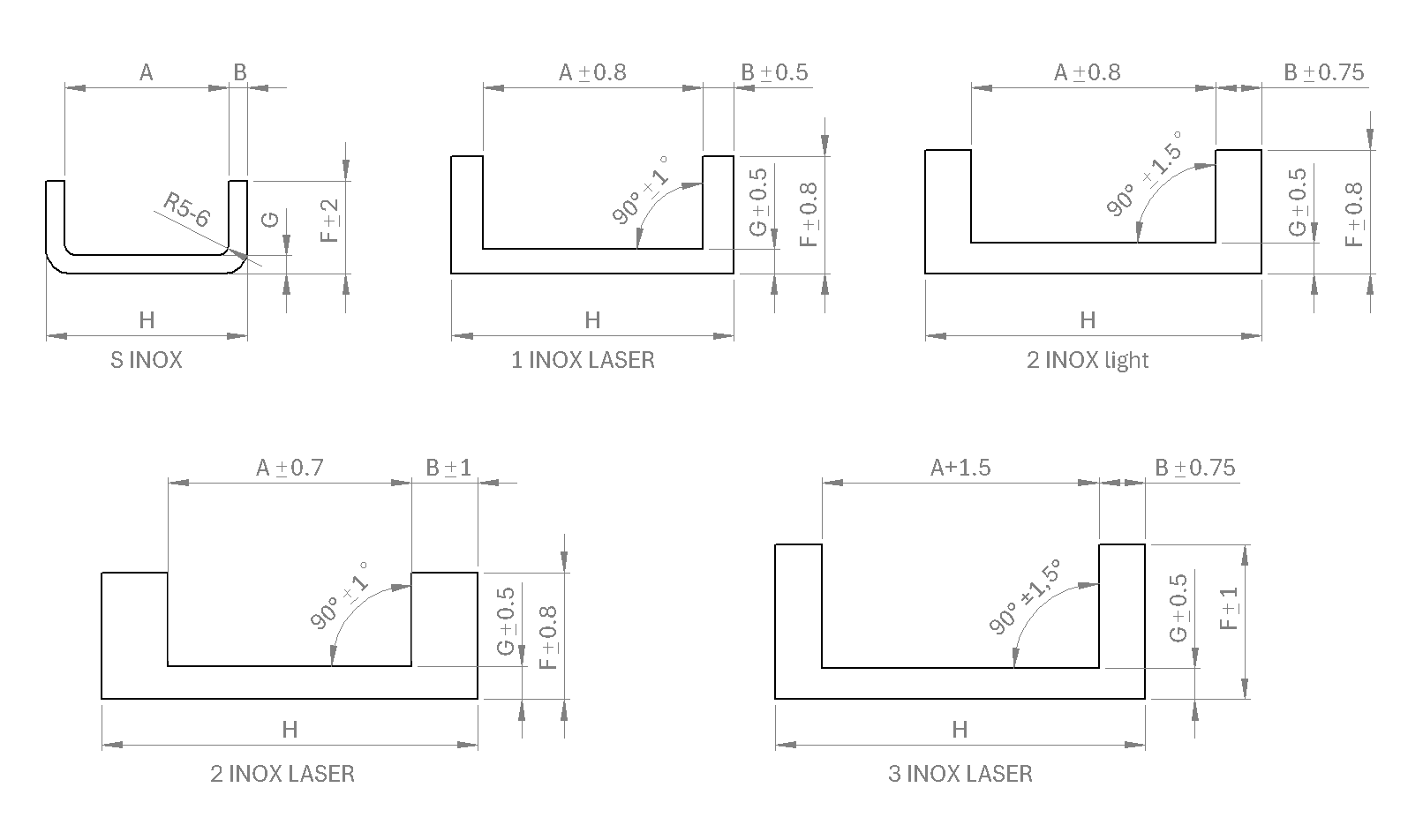

Type | Article no. | Dimensions [mm] | Weight [kg/m] | L max | |||||
---|---|---|---|---|---|---|---|---|---|
A | B | F | G | H | |||||
Standaard S INOX | 113.002.003 | 53 | 6 | 38 | 6 | 65 | 5,3 | 6 m | |
Standaard 1 INOX-L | 113.011.020 | 71 | 10 | 38 | 8 | 91 | 10,4 | 6 m | |
Standaard 2 INOX-L | 113.012.010 | 78,7 | 21,3 | 41 | 10,8 | 121,3 | 20,4 | 6 m | |
Standaard 3 INOX-L | 113.013.003 | 89,4 | 15 | 50 | 10 | 119,4 | 18,8 | 6 m |
Type | Article no. | Dimensions [mm] | Weight [kg/m] | |||||||
---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | G | H | |||
Standard S-ALU | 113.002.041 | 53 | 7,5 | 22 | 8 | 68 | 40 | 15 | 36 | 2,7 |
Standard M-ALU | 113.007.040 | 63 | 7,5 | 27 | 8 | 78 | 40 | 15 | 45 | 3,92 |
Standard V-ALU | 113.003.040 | 102 | 7 | 33,5 | 7 | 116 | 60 | 31 | 50,5 | 4,9 |
Standard R-ALU | 113.006.040 | 126,6 | 12 | 50 | 8 | 150,6 | 80 | 30 | 75 | 11,18 |
Standard W-ALU | 113.004.040 | 144,7 | 12,65 | 60 | 10 | 170 | 80 | 30 | 85 | 12,88 |
Standard X-ALU | 113.005.040 | 180,5 | 17,25 | 60 | 10 | 215 | 120 | 60 | 87,5 | 18,11 |
Warmgewalste U-profielen staal S450 J2 met NbV zijn 20% hoger belastbaar dan constructie staal (S355J2). Toepassen bij zware belastingen in combinatie met stalen combirollen.
Koudgewalste U-profielen, materiaal S235J, zijn geschikt voor de “Speed & Silent”- en de “Speed & Force”-serie.
RVS-profielen, materiaal 1.4301, zijn te combineren met de RVS-combirollen.
Aluminium-profielen zijn een alternatief voor de koudgewalste stalen profielen zijn toepasbaar in combinatie met de combirollen uit de “Speed & Silent”- en de “Speed & Force”-serie.
Naast deze profielen zijn er ook I-profielen en precisie-profielen leverbaar. De profielen kunnen ook met bewerking (klant specifiek voorzien van montage gaten) geleverd worden door Winkel. Hiervoor beschikt Winkel over bewerkingscentra met een bereik tot 13 meter.
