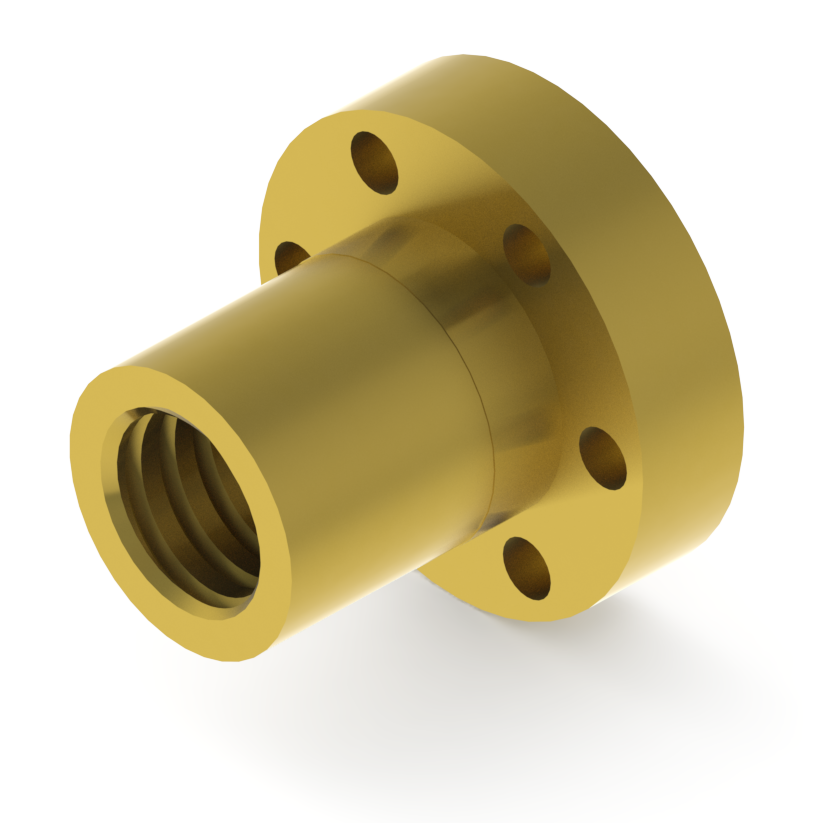

– Afmetingen volgens DIN 103
– Tolerantieklasse 7H
– Nauwkeurig gewalste trapeziumspindels
– Materiaal moer CuSn7ZnPb (Optineel: RVS, kunststof etc.)
– Materiaal spindel C35/C45 (Andere materialen op aanvraag)
– Rechtse draad (linkse draad op aanvraag)

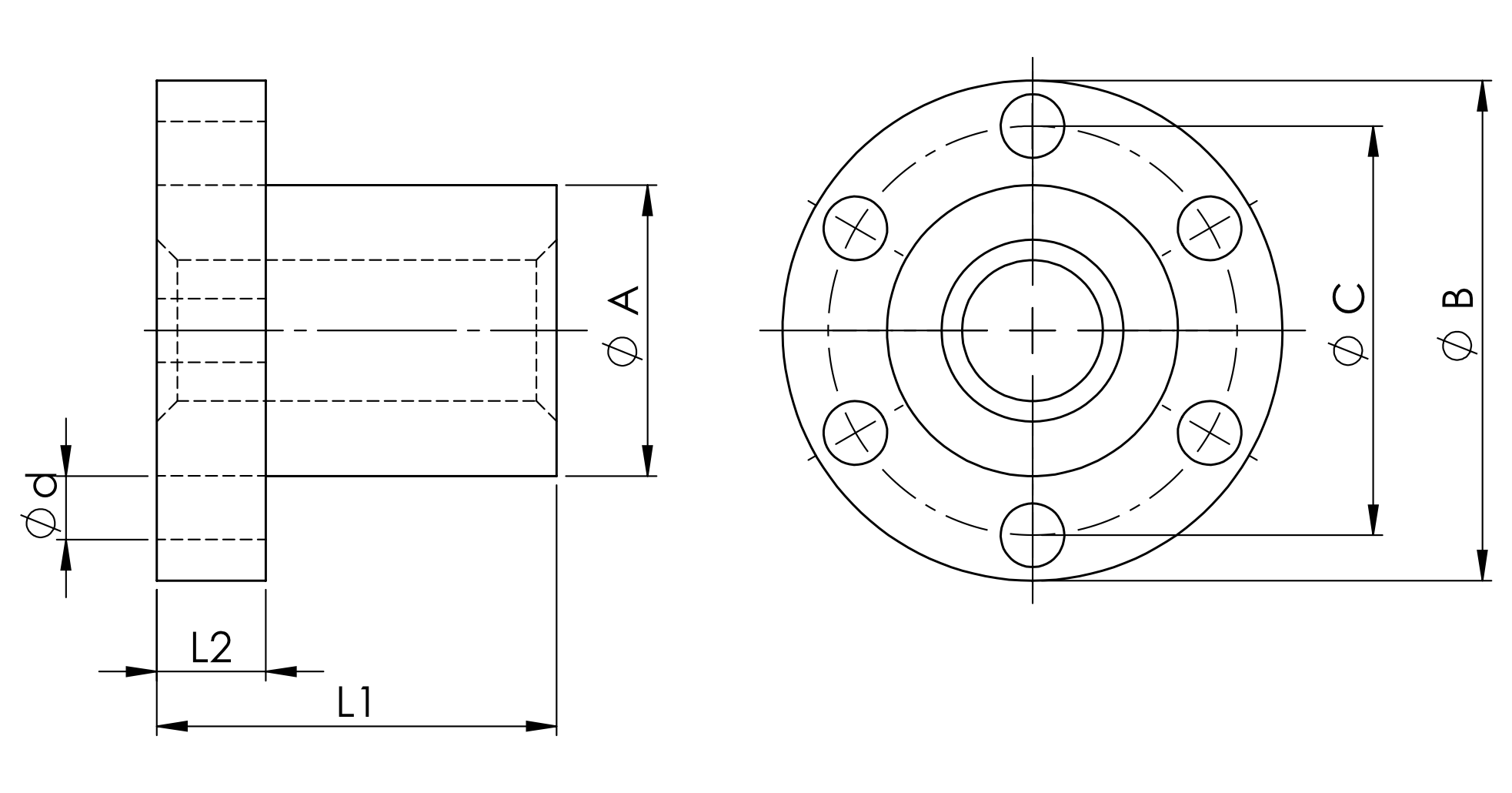

Type | A | B | C | d | L1 | L2 | L3 | C dyn [kN] |
---|---|---|---|---|---|---|---|---|
BFM 10×2 | 25 | 42 | 34 | 6 | 20 | 10 | 6 | 2,8 |
BFM 10×3 | 25 | 42 | 34 | 6 | 20 | 10 | 6 | 2,8 |
BFM 12×3 | 28 | 48 | 38 | 6 | 24 | 12 | 6 | 3,9 |
BFM 14×3 | 28 | 48 | 38 | 6 | 28 | 12 | 6 | 5,4 |
BFM 14×4 | 28 | 48 | 38 | 6 | 28 | 12 | 6 | 5,4 |
BFM 16×4 | 28 | 48 | 38 | 6 | 32 | 12 | 7 | 7 |
BFM 18×4 | 28 | 48 | 38 | 6 | 36 | 12 | 7 | 9 |
BFM 20×4 | 32 | 55 | 45 | 7 | 40 | 12 | 8 | 11,3 |
BFM 20×8 | 32 | 55 | 45 | 7 | 40 | 12 | 8 | 11,3 |
BFM 22×5 | 32 | 55 | 45 | 7 | 44 | 12 | 8 | 13,4 |
BFM 24×5 | 32 | 55 | 45 | 7 | 48 | 12 | 8 | 16,2 |
BFM 24×10 | 32 | 55 | 45 | 7 | 48 | 12 | 8 | 16,2 |
BFM 26×5 | 38 | 62 | 50 | 7 | 52 | 14 | 10 | 16,3 |
BFM 28×5 | 38 | 62 | 50 | 7 | 56 | 14 | 10 | 22,4 |
BFM 30×6 | 38 | 62 | 50 | 7 | 60 | 14 | 10 | 25,4 |
BFM 30×12 | 38 | 62 | 50 | 7 | 60 | 14 | 10 | 25,4 |
BFM 32×6 | 45 | 70 | 58 | 7 | 64 | 16 | 10 | 29,1 |
BFM 36×6 | 45 | 70 | 58 | 7 | 72 | 16 | 10 | 37,3 |
BFM 40×7 | 63 | 95 | 78 | 9 | 80 | 16 | 12 | 45,8 |
BFM 44×7 | 63 | 95 | 78 | 9 | 88 | 16 | 12 | 55,9 |
BFM 50×8 | 72 | 110 | 90 | 11 | 100 | 18 | 14 | 66,3 |
BFM 55×9 | 72 | 110 | 90 | 11 | 110 | 19 | 14 | 78,4 |
BFM 60×9 | 88 | 130 | 110 | 13 | 120 | 20 | 16 | 104,6 |
BFM 70×10 | 88 | 130 | 110 | 13 | 140 | 20 | 18 | 142,9 |
BFM 80×10 | 108 | 150 | 130 | 13 | 160 | 22 | 18 | 188,4 |

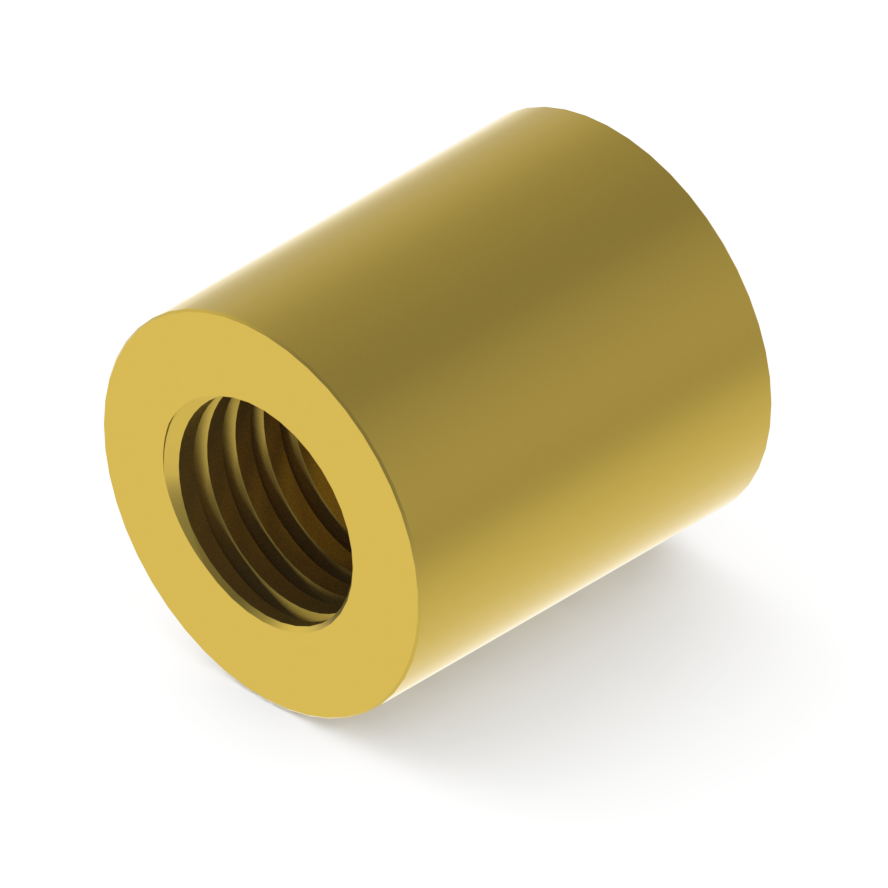

– Afmetingen volgens DIN 103
– Tolerantieklasse 7H
– Nauwkeurig gewalste trapeziumspindels
– Materiaal moer CuSn7ZnPb (Optineel: RVS, kunststof etc.)
– Materiaal spindel C35/C45 (Andere materialen op aanvraag)
– Rechtse draad (linkse draad op aanvraag)

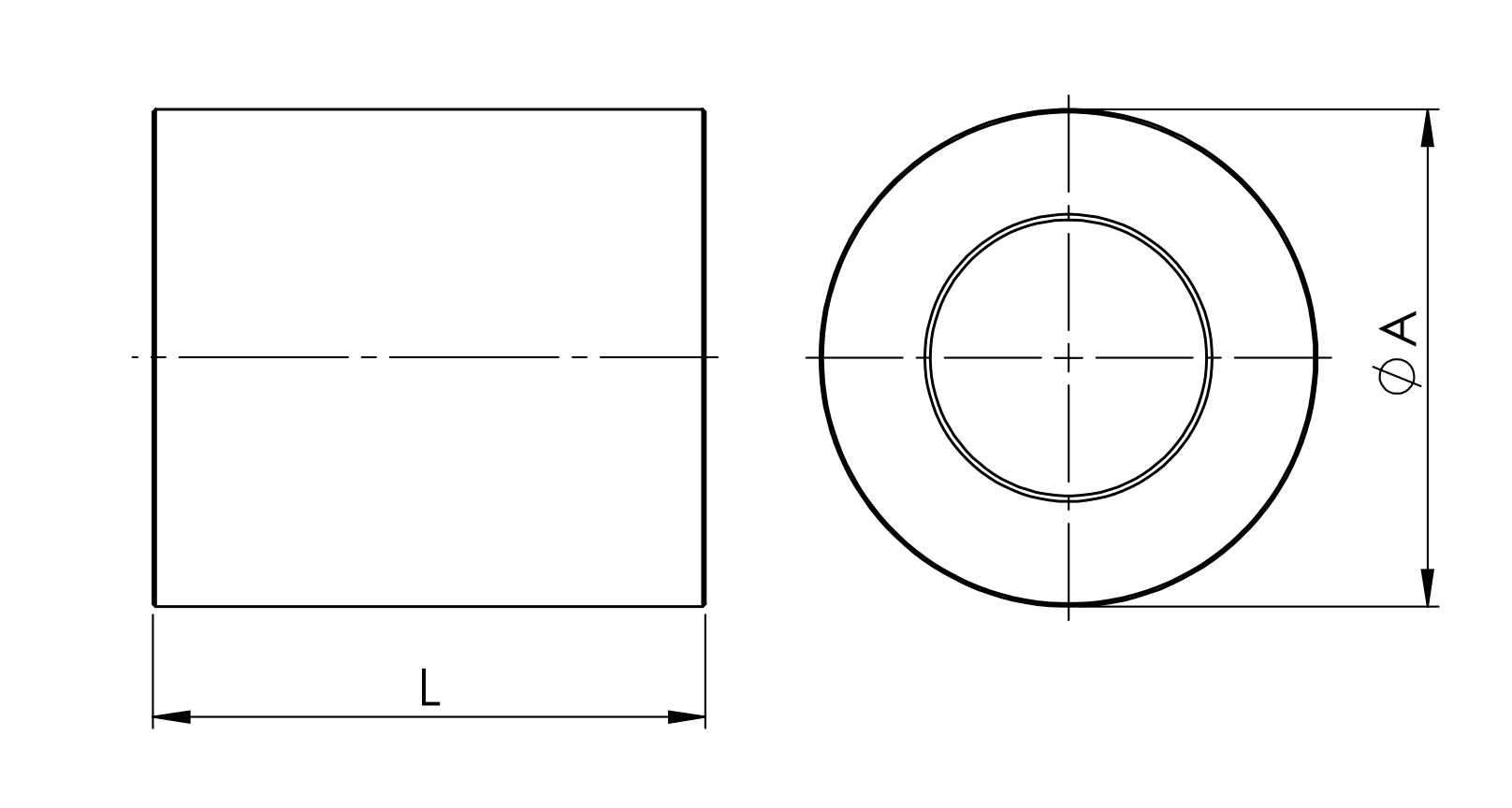

Type | D | L | C dyn [kN] |
---|---|---|---|
BRM 8×1.5 | 22 | 20 | 2,2 |
BRM 10×2 | 22 | 20 | 2,8 |
BRM 10×3 | 22 | 20 | 2,8 |
BRM 12×3 | 26 | 24 | 3,9 |
BRM 12×6 | 26 | 24 | 3,9 |
BRM 14×3 | 30 | 28 | 5,4 |
BRM 14×4 | 30 | 28 | 5,4 |
BRM 16×2 | 36 | 32 | 7 |
BRM 16×4 | 36 | 32 | 7 |
BRM 16×8 | 36 | 32 | 7 |
BRM 18×4 | 40 | 36 | 9 |
BRM 20×4 | 45 | 40 | 11,3 |
BRM 20×8 | 45 | 40 | 11,3 |
BRM 22×5 | 45 | 44 | 13,4 |
BRM 24×5 | 50 | 48 | 16,2 |
BRM 24×10 | 50 | 48 | 16,2 |
BRM 25×5 | 50 | 50 | 15,8 |
BRM 26×5 | 50 | 52 | 16,2 |
BRM 28×5 | 60 | 56 | 22,4 |
BRM 30×6 | 60 | 60 | 25,4 |
BRM 30×12 | 60 | 60 | 25,4 |
BRM 32×6 | 60 | 64 | 29,1 |
BRM 36×6 | 75 | 72 | 37,3 |
BRM 40×7 | 80 | 80 | 45,8 |
BRM 40×14 | 80 | 80 | 45,8 |
BRM 44×7 | 80 | 88 | 55,9 |
BRM 50×8 | 90 | 100 | 62,5 |
BRM 60×9 | 100 | 120 | 104,6 |
BRM 70×10 | 110 | 140 | 142,9 |
BRM 80×10 | 120 | 160 | 188,4 |

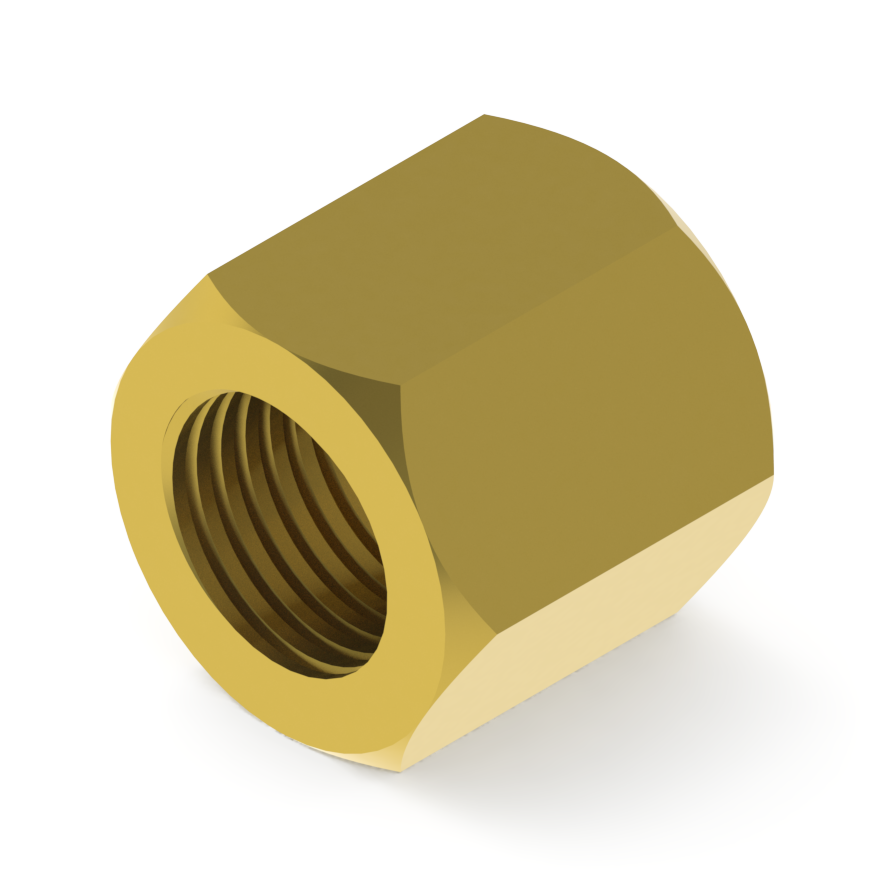

– Afmetingen volgens DIN 103
– Tolerantieklasse 7H
– Nauwkeurig gewalste trapeziumspindels
– Materiaal moer CuSn7ZnPb (Optineel: RVS, kunststof etc.)
– Materiaal spindel C35/C45 (Andere materialen op aanvraag)
– Rechtse draad (linkse draad op aanvraag)

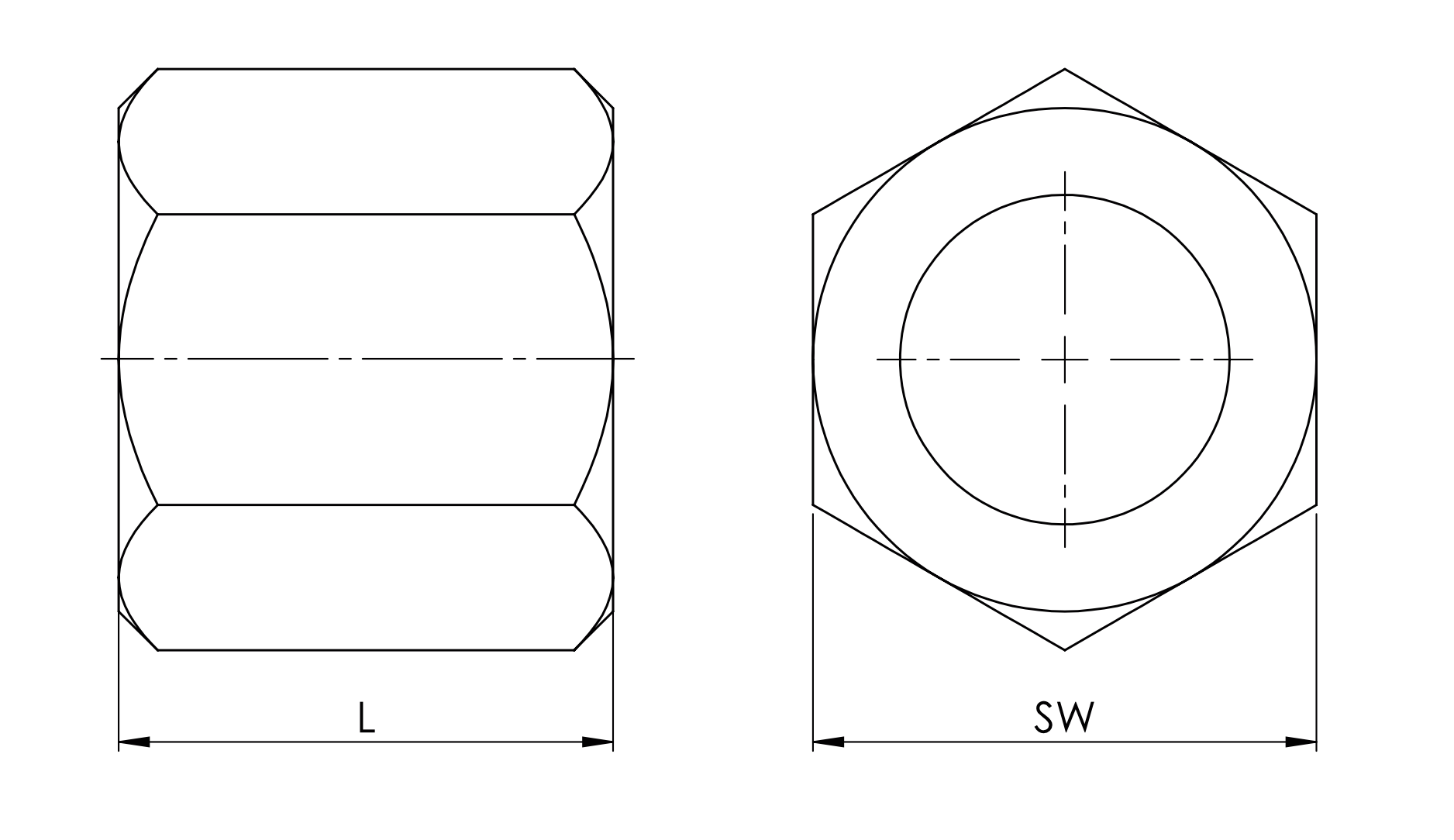

Type | SW | L | C dyn [kN] |
---|---|---|---|
BSM 10×2 | 17 | 20 | 2,8 |
BSM 10×3 | 17 | 20 | 2,8 |
BSM 12×3 | 19 | 24 | 3,9 |
BSM 12×6 | 19 | 18 | 3,9 |
BSM 14×3 | 22 | 28 | 5,4 |
BSM 14×4 | 22 | 28 | 5,4 |
BSM 16×4 | 27 | 32 | 7 |
BSM 16×8 | 27 | 32 | 7 |
BSM 18×4 | 27 | 36 | 9 |
BSM 20×4 | 30 | 40 | 11,3 |
BSM 20×8 | 30 | 40 | 11,3 |
BSM 22×5 | 30 | 44 | 13,4 |
BSM 24×5 | 36 | 48 | 16,2 |
BSM 24×10 | 36 | 48 | 16,2 |
BSM 26×5 | 36 | 52 | 16,8 |
BSM 28×5 | 42 | 56 | 22,4 |
BSM 30×6 | 46 | 60 | 25,4 |
BSM 30×12 | 46 | 60 | 25,4 |
BSM 32×6 | 46 | 64 | 29,1 |
BSM 36×6 | 55 | 72 | 37,3 |
BSM 40×7 | 65 | 80 | 45,8 |
BSM 50×8 | 75 | 100 | 62,5 |

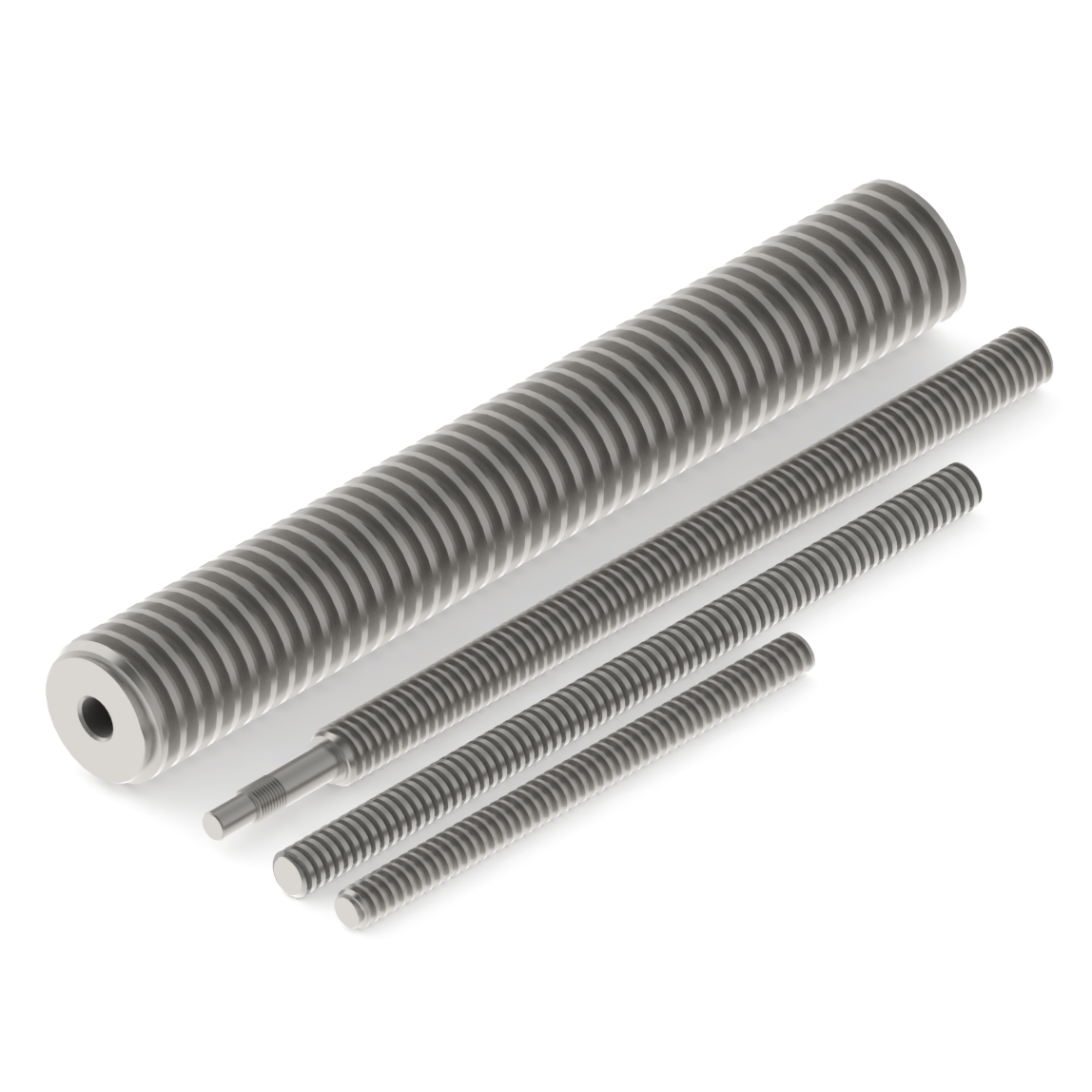

– Afmetingen volgens DIN 103
– Overige types op aanvraag leverbaar
– Lengtes tot 3000 mm
– Rechtse en linkse draad leverbaar, zie tabel.
– Diverse materiaalsoorten leverbaar, zie tabel.
Materiaal | 1.0501 (C35) | 1.0503 (C45) | R=1.4305 (RVS 303) R=1.4306 (RVS 304) L=1.4404 (RVS 316L) |
1.4305 (RVS 303) | |
---|---|---|---|---|---|
Tr | Gerolt | Gewerveld | Tr | Gerolt | Gewerveld |
10×3 | L+R | 10×3 | |||
12×3 | L+R | L+R | 12×3 | L+R | R |
14×3 | L+R | L+R | 14×3 | ||
16×4 | L+R | L+R | 16×4 | L+R | R |
18×4 | L+R | L+R | 18×4 | R | R |
20×4 | L+R | L+R | 20×4 | L+R | R |
22×5 | L+R | L+R | 22×5 | ||
24×5 | L+R | L+R | 24×5 | L+R | R |
26×5 | L+R | L+R | 26×5 | R | R |
28×5 | L+R | L+R | 28×5 | R | R |
30×6 | L+R | L+R | 30×6 | L+R | R |
32×6 | L+R | L+R | 32×6 | L+R | R |
36×6 | L+R | L+R | 36×6 | L+R | R |
40×7 | L+R | L+R | 40×7 | L+R | R |
44×7 | L+R | L+R | 44×7 | ||
48×8 | L+R | L+R | 48×8 | ||
50×8 | L+R | L+R | 50×8 | L+R | R |
60×9 | L+R | L+R | 60×9 | ||
70×10 | L+R | 70×10 |
Naast de standaard trapeziumspindels en moeren kunnen we ook bewerkte spindels en moeren leveren. Het standaard programma bevat flens-, rond en zeskant moeren van brons en gewervelde of gerolde spindels van staal of RVS.
De moeren zijn op aanvraag verkrijgbaar in de materialen staal, kunststof en gietijzer. Neem contact op met een product engineer voor meer informatie.
|
