D* = spindel diameter
Type | D* | d1 | H1 | L | L1 | L2 | L3 | L4 | d2 | d3 | d4 | Z | W | P | K | H | H2 | E | F | G | T | C-dyn [kN]** | C-stat [kN] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BKN-08 | Ø12 | 8,0 | 17,0 | 23,0 | 25,0 | 31,5 | – | 1,5 | 6,6 | 11,0 | – | 14,0 | 52,0 | 26,0 | 25,0 | 32,0 | 26,0 | – | 38,0 | – | 14,0 | 1,0 | 4,3 |
BKN-10 | Ø14 | 10,0 | 22,0 | 25,0 | 27,0 | 35,0 | 5,0 | 0,5 | 6,6 | 10,8 | 5,5 | 27,5 | 60,0 | 30,0 | 34,0 | 39,0 | 32,5 | 15,0 | 46,0 | 13,0 | 16,0 | 2,0 | 7,8 |
BKN-12 | Ø16 | 12,0 | 25,0 | 25,0 | 27,0 | 35,0 | 5,0 | 0,5 | 6,6 | 10,8 | 5,5 | 31,0 | 60,0 | 30,0 | 34,0 | 43,0 | 32,5 | 18,0 | 46,0 | 13,0 | 19,0 | 2,4 | 9,0 |
BKN-15 | Ø20 | 15,0 | 28,0 | 27,0 | 30,0 | 38,0 | 6,0 | 0,0 | 6,6 | 11,0 | 5,5 | 31,5 | 70,0 | 35,0 | 40,0 | 48,0 | 38,0 | 18,0 | 54,0 | 15,0 | 22,0 | 2,9 | 10,5 |
BKN-17 | Ø25 | 17,0 | 39,0 | 35,0 | 38,0 | 51,0 | 9,0 | 0,0 | 9,0 | 14,0 | 6,6 | 46,5 | 86,0 | 43,0 | 50,0 | 64,0 | 55,0 | 28,0 | 68,0 | 19,0 | 24,0 | 4,1 | 18,2 |
BKN-20 | Ø25 | 20,0 | 34,0 | 35,0 | 40,0 | 51,0 | 8,0 | 0,0 | 9,0 | 14,0 | 6,6 | 41,5 | 88,0 | 44,0 | 52,0 | 60,0 | 50,0 | 22,0 | 70,0 | 19,0 | 30,0 | 5,8 | 20,0 |
BKN-25 | Ø32 | 25,0 | 48,0 | 42,0 | 48,0 | 63,0 | 12,0 | 0,0 | 11,0 | 17,0 | 9,0 | 59,0 | 106,0 | 53,0 | 64,0 | 80,0 | 70,0 | 33,0 | 85,0 | 22,0 | 35,0 | 9,7 | 36,2 |
BKN-30 | Ø40 | 30,0 | 51,0 | 45,0 | 50,0 | 70,0 | 14,0 | 0,0 | 14,0 | 20,0 | 11,0 | 65,0 | 128,0 | 64,0 | 76,0 | 89,0 | 78,0 | 33,0 | 102,0 | 23,0 | 40,0 | 14,2 | 51,9 |
BKN-40 | Ø50 | 40,0 | 60,0 | 61,0 | 66,0 | 91,0 | 18,0 | 0,0 | 18,0 | 26,0 | 14,0 | 72,5 | 160,0 | 80,0 | 100,0 | 110,0 | 90,0 | 37,0 | 130,0 | 33,0 | 50,0 | 18,0 | 88,5 |
Type | d0 | d5 | d7 | d8 | L29 | L31 | L32 | L33 | L35 | B | T | Type koppeling |
---|---|---|---|---|---|---|---|---|---|---|---|---|
BKN 08 | 12 | 8 | M8x1 | 6 | 48,5 | 15 | 10,5 | 10 | 23 | 2 | 1,2 | 07 |
BKN 10 | 14 | 10 | M10x1 | 8 | 57 | 20 | 12 | 14 | 25 | 2 | 1,2 | 09 |
BKN 12 | 16 | 12 | M12x1 | 10 | 57 | 20 | 12 | 14 | 25 | 3 | 1,8 | 09 |
BKN 15 | 20 | 15 | M15x1 | 12 | 63 | 23 | 13 | 18 | 27 | 4 | 2,5 | 12 |
BKN 17 | 25 | 17 | M17x1 | 15 | 77 | 24 | 18 | 18 | 35 | 5 | 3 | 14 |
BKN 20 | 25 | 20 | M20x1 | 16 | 77 | 24 | 17 | 18 | 36 | 5 | 3 | 14 |
BKN 25 | 32 | 25 | M25x1,5 | 20 | 106 | 41 | 21 | 36 | 44 | 6 | 3,5 | 19 |
BKN 30 | 40 | 30 | M30x1,5 | 25 | 120 | 48 | 26 | 40 | 46 | 8 | 4 | 24 |
BKN 40 | 50 | 40 | M40x1,5 | 36 | 148 | 55 | 34 | 45 | 59 | 10 | 5 | 28 |

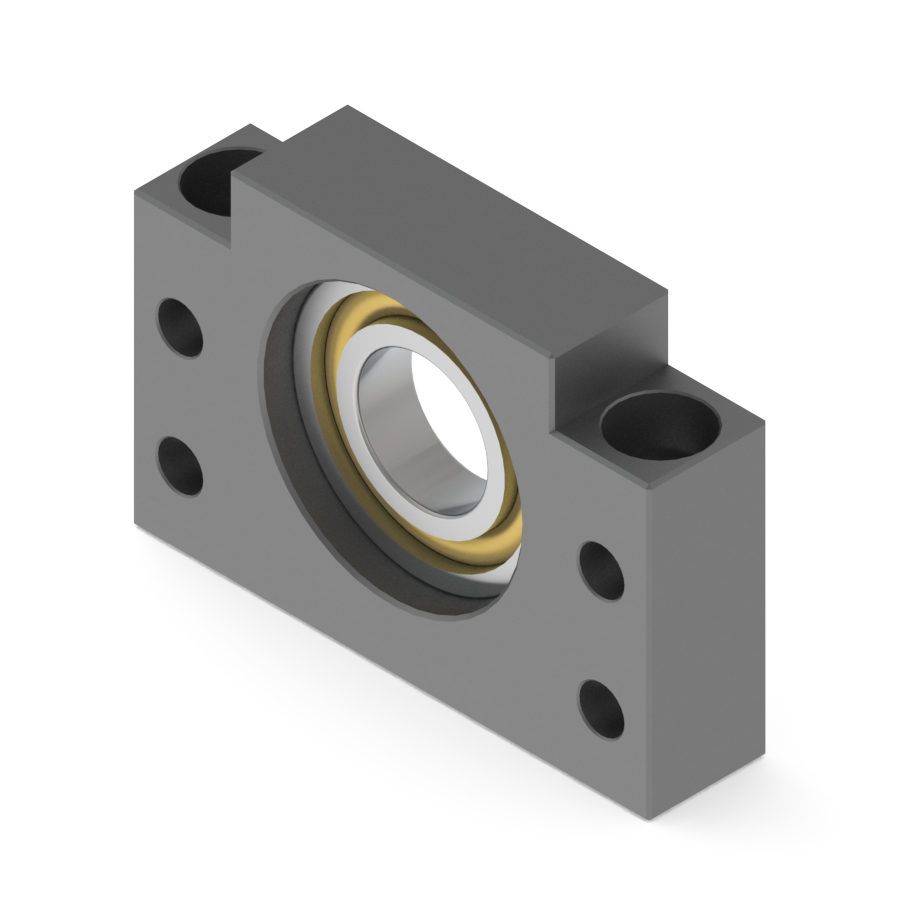

Type | d1 | H1 | L | L2 | d2 | d3 | d4 | Z | W | P | K | H | H2 | E | F | Lager |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BFN 08 | 6 | 17 | 14 | 6 | 6,6 | 11 | – | 14 | 52 | 26 | 25 | 32 | 26 | – | 38 | 606-2Z |
BFN 10 | 8 | 22 | 20 | 7 | 6,6 | 10,8 | 5,5 | 27,5 | 60 | 30 | 34 | 39 | 32,5 | 15 | 46 | 608-2Z |
BFN 12 | 10 | 25 | 20 | 8 | 6,6 | 10,8 | 5,5 | 31 | 60 | 30 | 34 | 43 | 32,5 | 18 | 46 | 6000-2Z |
BFN 15 | 15 | 28 | 20 | 9 | 6,6 | 11 | 5,5 | 31,5 | 70 | 35 | 40 | 48 | 38 | 18 | 54 | 6002-2Z |
BFN 17 | 17 | 39 | 23 | 12 | 9 | 14 | 6,6 | 46,5 | 86 | 43 | 50 | 64 | 55 | 28 | 68 | 6203-2Z |
BFN 20 | 20 | 43 | 26 | 12 | 9 | 14 | 6,6 | 41,5 | 88 | 44 | 52 | 60 | 50 | 22 | 70 | 6004-2Z |
BFN 25 | 25 | 48 | 30 | 15 | 11 | 17 | 9 | 59 | 106 | 53 | 64 | 80 | 70 | 33 | 85 | 6205-2Z |
BFN 30 | 30 | 51 | 32 | 16 | 14 | 20 | 11 | 65 | 128 | 64 | 76 | 89 | 78 | 33 | 102 | 6206-2Z |
BFN 40 | 40 | 60 | 37 | 18 | 18 | 26 | 14 | 72,5 | 160 | 80 | 100 | 110 | 90 | 37 | 130 | 6208-2Z |
Type | d0 | d4 | d6 | L23 | L24 | L27 |
---|---|---|---|---|---|---|
BFN 08 | 12 | 6 | 5,7 | 8 | 6 | 0,9 |
BFN 10 | 14 | 8 | 7,6 | 10 | 7 | 0,9 |
BFN 12 | 16 | 10 | 9,6 | 10,5 | 8 | 1,15 |
BFN 15 | 20 | 15 | 14,3 | 13 | 9 | 1,15 |
BFN 17 | 25 | 17 | 16,2 | 16 | 12 | 1,15 |
BFN 20 | 25 | 20 | 19 | 16 | 12 | 1,35 |
BFN 25 | 32 | 25 | 23,9 | 19 | 15 | 1,35 |
BFN 30 | 40 | 30 | 28,6 | 21 | 16 | 1,65 |
BFN 40 | 50 | 40 | 37,5 | 25 | 18 | 1,85 |
D* = spindel diameter
Type | D* | d1 | X | S | L | L1 | L2 | L4 | d2 | d3 | z | W | K | H | T | C dyn [kN]** | C stat [kN] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FKN 06 | Ø8-10 | 6 | 28 | 22 | 20 | 22 | 27 | 1.5 | 3.4 | 6.5 | 3 | 36 | 34 | 7 | 12 | 0,7 | 2,4 |
FKN 08 | Ø12 | 8 | 35 | 28 | 23 | 25 | 31.5 | 1.5 | 3.4 | 6.5 | 5 | 43 | 35 | 9 | 14 | 1 | 4,3 |
FKN 10 | Ø14 | 10 | 42 | 34 | 27 | 27 | 35 | 0.5 | 4.5 | 8 | 6 | 52 | 42 | 10 | 16 | 2 | 7,8 |
FKN 12 | Ø16 | 12 | 44 | 36 | 27 | 27 | 35 | 0.5 | 4.5 | 8 | 6 | 54 | 44 | 10 | 19 | 2,4 | 9 |
FKN 15 | Ø20 | 15 | 50 | 40 | 32 | 38 | 46 | 4 | 5.5 | 9.5 | 9 | 63 | 52 | 15 | 22 | 2,9 | 10,5 |
FKN 17 | Ø25 | 17 | 62 | 50 | 45 | 44 | 56 | 1 | 6.6 | 11 | 12 | 77 | 61 | 22 | 24 | 4,1 | 18,2 |
FKN 20 | Ø25-32 | 20 | 70 | 57 | 52 | 50 | 61 | 1 | 6.6 | 11 | 12 | 85 | 68 | 22 | 30 | 8,3 | 29,4 |
FKN 25 | Ø32 | 25 | 80 | 63 | 57 | 58 | 73 | 4 | 9 | 14 | 14 | 98 | 79 | 27 | 35 | 9,7 | 36,2 |
FKN 30 | Ø40 | 30 | 95 | 75 | 62 | 50 | 70 | -3 | 11 | 17.5 | 15 | 117 | 93 | 30 | 40 | 14,2 | 51,9 |
Type | d0 | d5 | d7 | d8 | L29 | L31 | L32 | L33 | L35 | B | T | Type koppeling |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FKN 06 | 8, 10 | 6 | M6x0,75 | 4 | 39 | 10 | 9 | – | 20 | – | – | 05 |
FKN 08 | 12 | 8 | M8x1 | 6 | 48,5 | 15 | 10,5 | 10 | 23 | 2 | 1,2 | 07 |
FKN 10 | 14 | 10 | M10x1 | 8 | 57 | 20 | 12 | 14 | 25 | 2 | 1,2 | 09 |
FKN 12 | 16 | 12 | M12x1 | 10 | 57 | 20 | 12 | 14 | 25 | 3 | 1,8 | 09 |
FKN 15 | 20 | 15 | M15x1 | 12 | 71 | 23 | 15 | 18 | 33 | 4 | 2,5 | 12 |
FKN 17 | 25 | 17 | M17x1 | 15 | 82 | 24 | 19 | 18 | 39 | 5 | 3 | 14 |
FKN 20 | 25 | 20 | M20x1 | 16 | 87 | 24 | 18 | 18 | 45 | 5 | 3 | 14 |
FKN 25 | 32 | 25 | M25x1 | 20 | 116 | 41 | 24 | 36 | 51 | 6 | 3,5 | 19 |
FKN 30 | 40 | 30 | M30x1,5 | 25 | 120 | 48 | 26 | 40 | 46 | 8 | 4 | 24 |

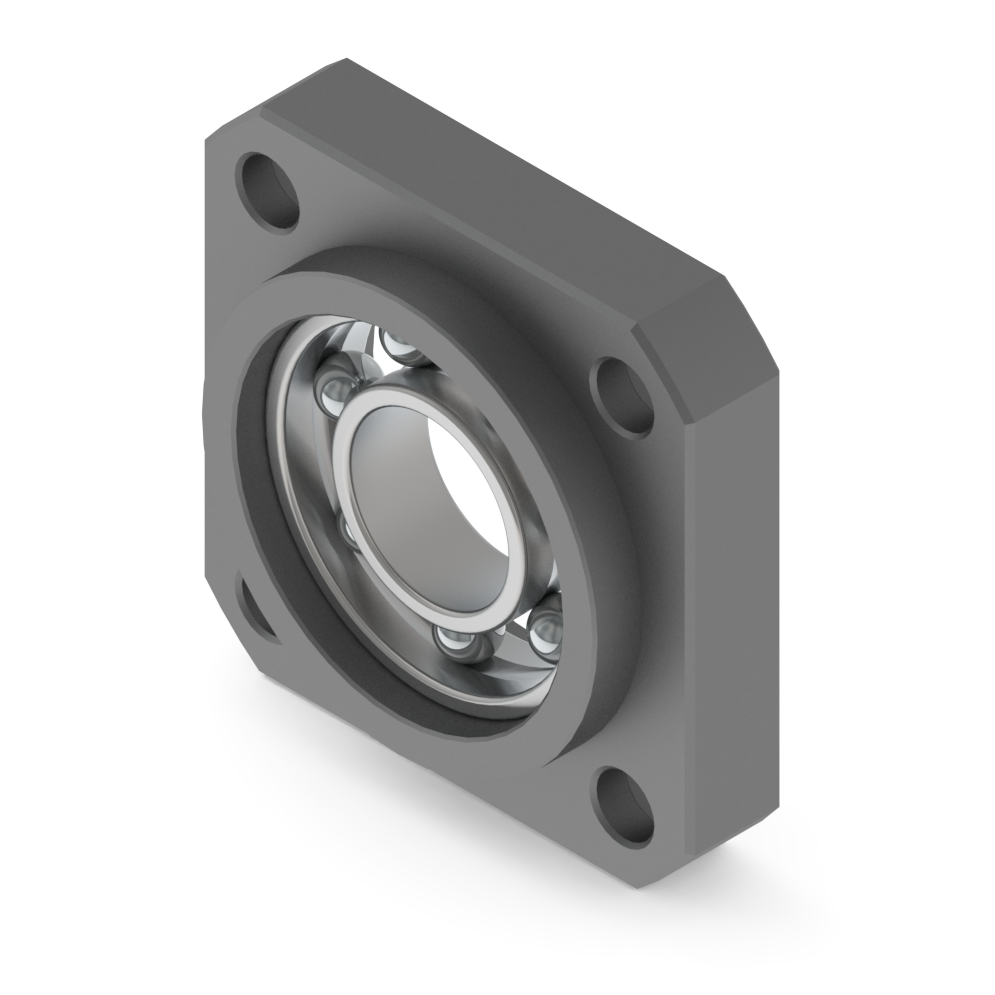

Type | d1 | S | X | d2 | d3 | L1 | Z | W | L | K | H | Lager |
---|---|---|---|---|---|---|---|---|---|---|---|---|
FFN 10 | 8 | 28 | 35 | 3.4 | 6.5 | 7 | 3 | 43 | 12 | 35 | 7 | 608-2Z |
FFN 12 | 10 | 34 | 42 | 4.5 | 8 | 8 | 3 | 52 | 15 | 42 | 7 | 6000-2Z |
FFN 15 | 15 | 40 | 50 | 5.5 | 9.5 | 9 | 3.5 | 63 | 17 | 52 | 9 | 6002-2Z |
FFN 17 | 17 | 50 | 62 | 6.6 | 11 | 12 | 4.5 | 77 | 20 | 61 | 11 | 6203-2Z |
FFN 20 | 20 | 57 | 70 | 6.6 | 11 | 14 | 4.5 | 85 | 20 | 68 | 11 | 6204-2Z |
FFN 25 | 25 | 63 | 80 | 9 | 14 | 15 | 5.5 | 98 | 24 | 79 | 14 | 6205-2Z |
FFN 30 | 30 | 75 | 95 | 11 | 17 | 16 | 7 | 117 | 27 | 93 | 18 | 6206-2Z |
Type | d0 | d4 | d6 | L23 | L24 | L27 |
---|---|---|---|---|---|---|
FFN 10 | 14 | 8 | 7,6 | 10 | 7 | 0,9 |
FFN 12 | 16 | 10 | 9,6 | 10,5 | 8 | 1,15 |
FFN 15 | 20 | 15 | 14,3 | 13 | 9 | 1,15 |
FFN 20 | 25 | 20 | 19 | 18 | 14 | 1,35 |
FFN 25 | 32 | 25 | 23,9 | 19 | 15 | 1,35 |
FFN 30 | 40 | 30 | 28,6 | 21 | 16 | 1,65 |
Type | A1 | A2 | B1 | B2 | C1 | C2 | C4 | S | D1 | D4 | G x T |
---|---|---|---|---|---|---|---|---|---|---|---|
KON 16×4 | 60 | 35 | 50 | 34 | 40 | 24 | M8 x 15 | 15 | 28 | 38 | M5 x 10 |
KON 18×4 | 60 | 35 | 50 | 34 | 40 | 24 | M8 x 15 | 15 | 28 | 38 | M5 x 10 |
KON 20×4 | 68 | 37,5 | 58 | 39 | 40 | 24 | M8 x 15 | 15 | 32 | 45 | M6 x 12 |
KON 24×5 | 68 | 37,5 | 58 | 39 | 40 | 24 | M8 x 15 | 15 | 32 | 45 | M6 x 12 |
KON 30×6 | 75 | 42,5 | 65 | 49 | 40 | 24 | M10 x 15 | 15 | 38 | 50 | M6 x 12 |
KON 36×6 | 82 | 70 | 75 | 54 | 50 | 30 | M10 x 12 | 12 | 45 | 58 | M6 x 12 |
KON 40×7 | 120 | 77,5 | 100 | 76 | 65 | 41 | M14 x 25 | 25 | 63 | 78 | M8 x 14 |
KON 50×8 | 135 | 87,5 | 115 | 91 | 88 | 64 | M 16 x 25 | 25 | 72 | 90 | M10 x 16 |
Type | A2 | B1 | B2 | B3 | C1 | D1 | D4 | G x T |
---|---|---|---|---|---|---|---|---|
KAR 16×4 | 12 | 70 | 50 | 10 | 20 | 28 | 38 | M5 x 10 |
KAR 18×4 | 12 | 70 | 50 | 10 | 20 | 28 | 38 | M5 x 10 |
KAR 20×4 | 16 | 85 | 58 | 13,5 | 25 | 32 | 45 | M6 x 12 |
KAR 24×5 | 16 | 85 | 58 | 13,5 | 25 | 32 | 45 | M6 x 12 |
KAR 30×6 | 18 | 95 | 65 | 15 | 25 | 38 | 50 | M6 x 12 |
KAR 36×6 | 20 | 110 | 75 | 17,5 | 30 | 45 | 58 | M6 x 12 |
KAR 40×7 | 30 | 140 | 100 | 20 | 40 | 63 | 78 | M8 x 14 |
KAR 50×8 | 40 | 165 | 115 | 25 | 50 | 72 | 90 | M10 x 16 |
Type | D | D1 | H | H1 | H2 | O1 | O2 | B | B1 | F | E | A | C | L | G | T±0.1 | Q1 | Q2 | Fig. |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RNB 16 | 38 | 28,4 | 48 | 11 | 24 | 14 | 8,4 | 70 | 35 | 37 | 15 | 20 | 20 | 50 | 10 | 50 | M5 | M10 | 1 |
RNB 20 | 47 | 36,4 | 54 | 9 | 28 | 14 | 8,4 | 75 | 37,5 | 45 | 15 | 23 | 22 | 55 | 11 | 55 | M6 | M10 | 1 |
RNB 25 | 51 | 40,4 | 58 | 9 | 30 | 14 | 8,4 | 80 | 40 | 49 | 15 | 23 | 22 | 55 | 11 | 60 | M6 | M10 | 1 |
RNB 32 | 65 | 50,4 | 68 | 16 | 35 | 18 | 13 | 100 | 50 | 52 | 20 | 30 | 27 | 70 | 14 | 75 | M8 | M16 | 1 |
RNB 40 | 78 | 63,4 | 84 | 18 | 42 | 24 | 15 | 120 | 60 | 66 | 25 | 35 | 31 | 80 | 17 | 90 | M8 | M18 | 2 |
Type | Pattern | A2 | B1 | B2 | B3 | C1 | D1 | D4 | G x T |
---|---|---|---|---|---|---|---|---|---|
KA 1605 / 1610 / 1616 | 1 | 12 | 70 | 50 | 10 | 20 | 28 | 38 | M5 x 10 |
KA 2005 / 2010 / 2020 | 1 | 16 | 85 | 58 | 13,5 | 25 | 36 | 47 | M6 x 12 |
KA 2505 / 2510 / 2525 | 1 | 18 | 95 | 65 | 15 | 25 | 40 | 51 | M6 x 12 |
KA 3205 / 3210 | 1 | 25 | 125 | 85 | 20 | 30 | 50 | 65 | M8 x 12 |
KA 4005 / 4010 / 4020 | 2 | 30 | 140 | 100 | 20 | 40 | 63 | 78 | M8 x 14 |
Spelingvrije koppeling voor kogelomloop- en trapeziumspindels.
Koppelingshelften voorzien van klemnaaf en spiebaan.
Torsiestijf tussenelement 98Sh-A (andere op aanvraag).
TKN = toelaatbaar nominaal aandrijfmoment
TK MAX = toelaatbare piek moment (kortstondig)
Type | D [mm] | L [mm] | d1 (=d8) [mm] | d2 min/max [mm] | L1/L2 [mm] | TKN [nM] | TK max [nM] |
---|---|---|---|---|---|---|---|
05 | 10 | 15 | 4 | 3/5 | 5 | 0,9 | 1,7 |
07 | 14 | 22 | 6 | 3/7 | 7 | 2,0 | 4,0 |
09 | 20 | 30 | 8, 10 | 4/11 | 10 | 5,0 | 10,0 |
12 | 25 | 34 | 12 | 4/12 | 11 | 9 | 18 |
14 | 30 | 35 | 15, 16 | 5/16 | 11 | 12,5 | 25 |
19 | 40 | 66 | 20 | 8/24 | 25 | 21 | 42 |
24 | 55 | 78 | 25 | 10/28 | 30 | 60 | 120 |
28 | 65 | 90 | 36 | 14/38 | 35 | 160 | 320 |
De vast- en loslagers zijn zowel voor de kogelomloopspindels als de trapeziumspindels geschikt. Controleer altijd of uw belasting de toelaatbare belastingen van het lager niet overschrijd. Onder productgegevens van de lagers zijn ook de afmetingen voor de astappen aangegeven.
Voor de montage van uw constructie delen kunt u adapter voor radiale montage (KON/RNB) nemen. Voor zwenkbare bewegingen kunt u de cardanadapter toepassen (KAR/KA).
Drijf bij voorkeur uw spindel aan met een koppeling welke een uitlijnfout kan opnemen. Dit voorkomt radiale belasting op uw astap.
Let ten alle tijden op dat uw moer niet radiaal belast wordt.
