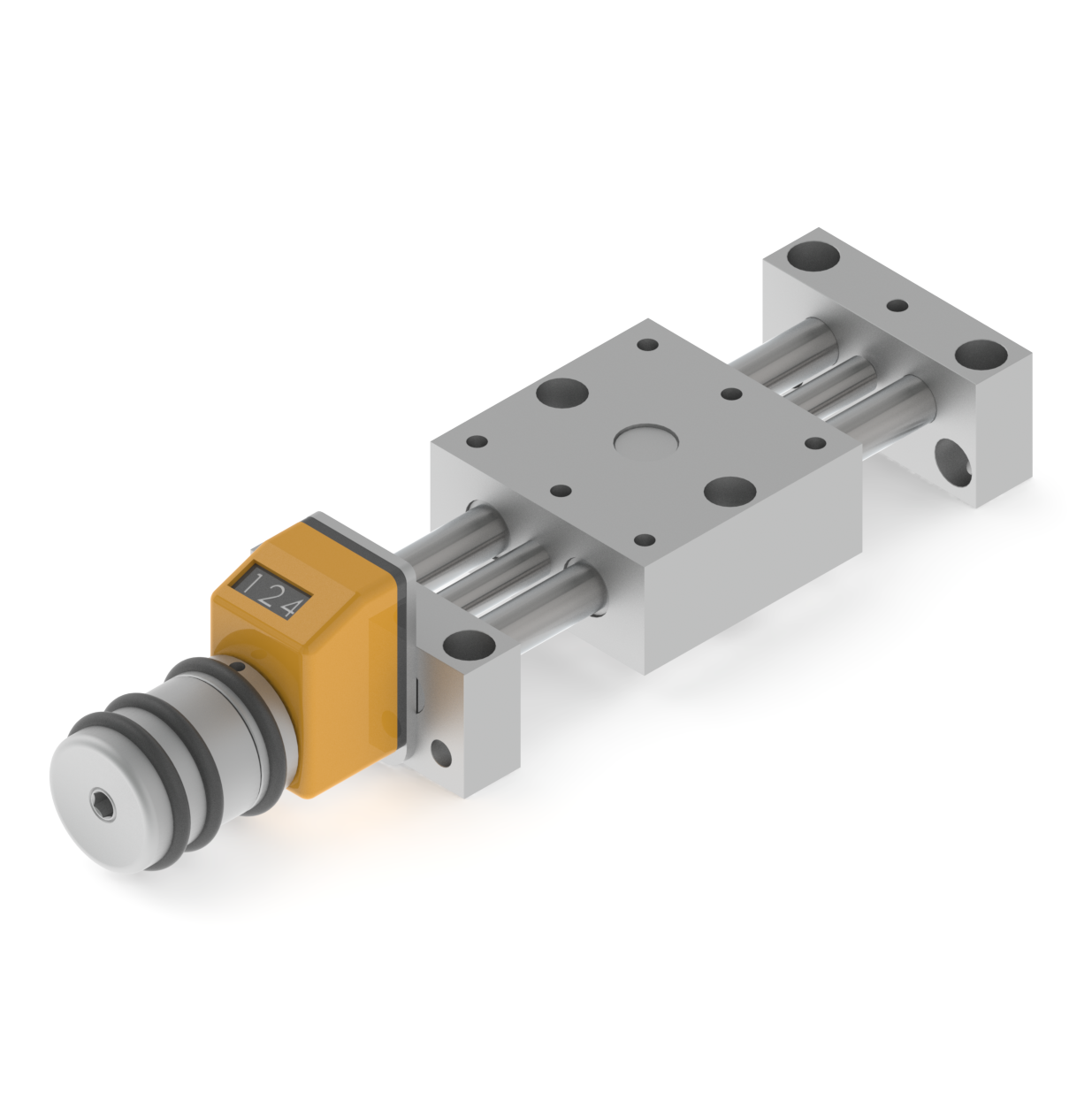

Order number | B | B1 | B2 | C | D | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | L1 | L3 | L4 | L5 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PT1408-PA | 46 | 36 | 21 | 14 | 08 | 23 | M6x1 | 23 | 4 | M4 | 24 | 20 | 27 | 23 | 14 | 80 | 14 | 20 | 2 |
PT2512-PA | 75 | 60 | 38 | 25 | 12 | 23 | M6x1 | 23 | 6 | M4 | 28 | 25 | 29 | 27 | 15,5 | 133 | 25 | 30 | 2 |
Order number | F1 [N] | F2 [N] | Mx [Nm] | My [Nm] | Mz [Nm] | T [°C] | m [g] |
---|---|---|---|---|---|---|---|
PT1408-PA | 200 | 50 (X=39) | 1,9 | 0,9 | 1,9 | 0-60 | 288 |
PT2512-PA | 300 | 100 (X=58) | 5,5 | 3 | 5,5 | 0-60 | 777 |
Order number | B | B1 | B2 | C | D | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | L4 | L5 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PT4808-PA | 46 | 36 | 21 | 48 | 08 | 23 | M6x1 | 26 | 4 | M4 | 24 | 20 | 27 | 23 | 14 | 6 | 120 | 6 | 108 | 12 | 2 |
PT7312-PA | 75 | 60 | 38 | 73 | 12 | 23 | M6x1 | 26 | 6 | M4 | 28 | 25 | 28,5 | 27 | 15,5 | 7 | 180 | 7,5 | 165 | 15 | 2 |
PT8625-PA | 150 | 130 | 90 | 86 | 25 | 46 | M16x2 | 52 | 10 | M6 | 53 | 50 | 54 | 52 | 28 | 13 | 290 | 12,5 | 265 | 25 | 4 |

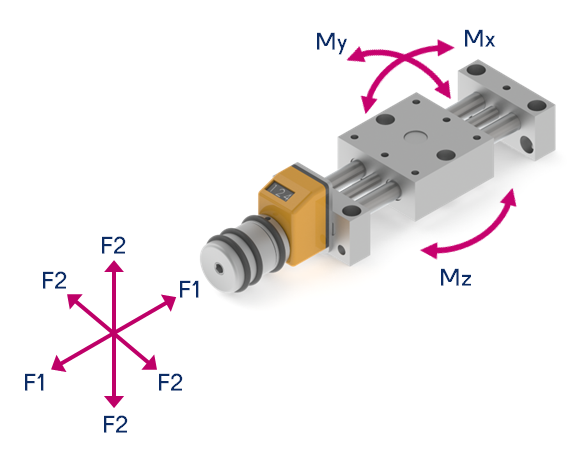

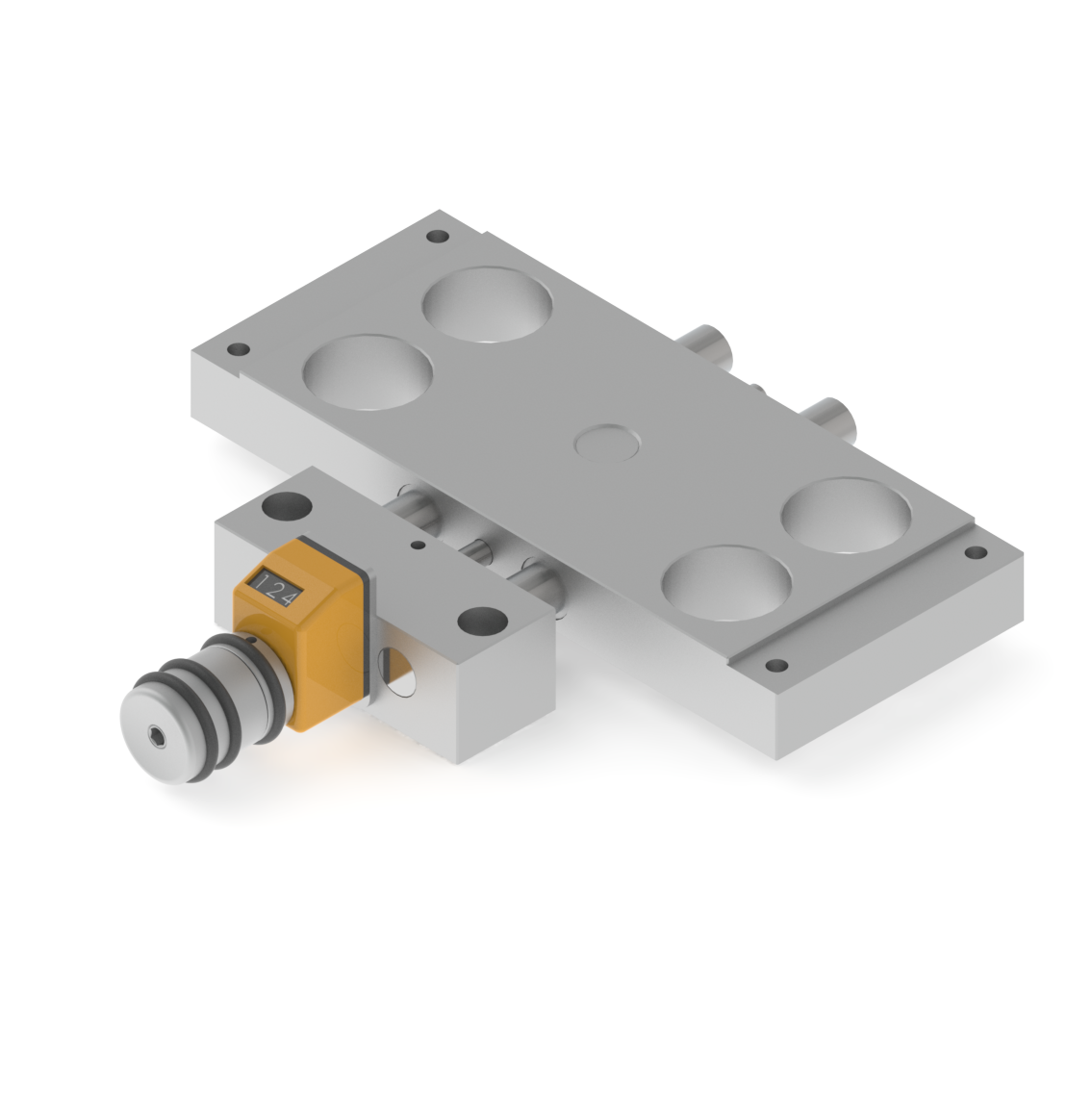

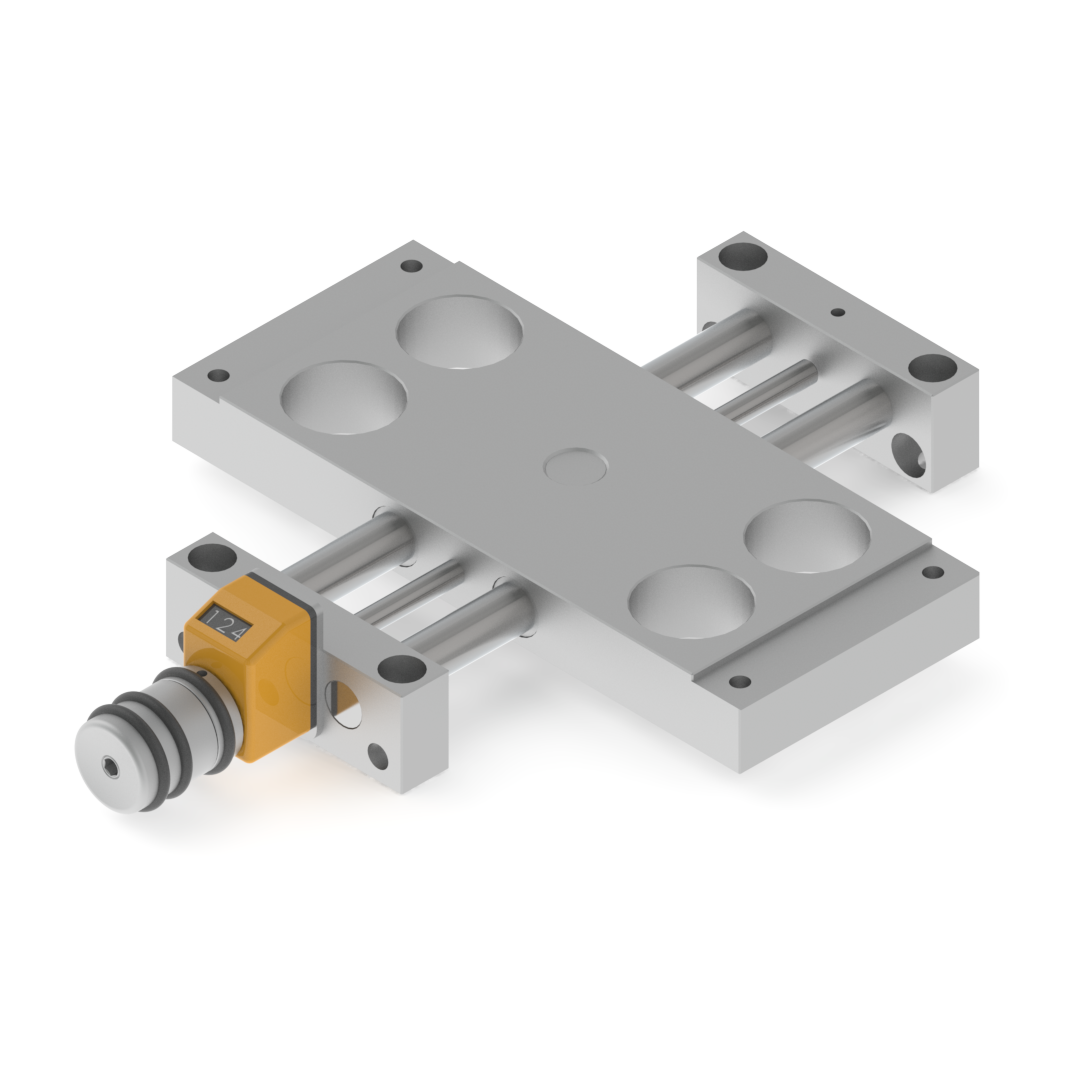

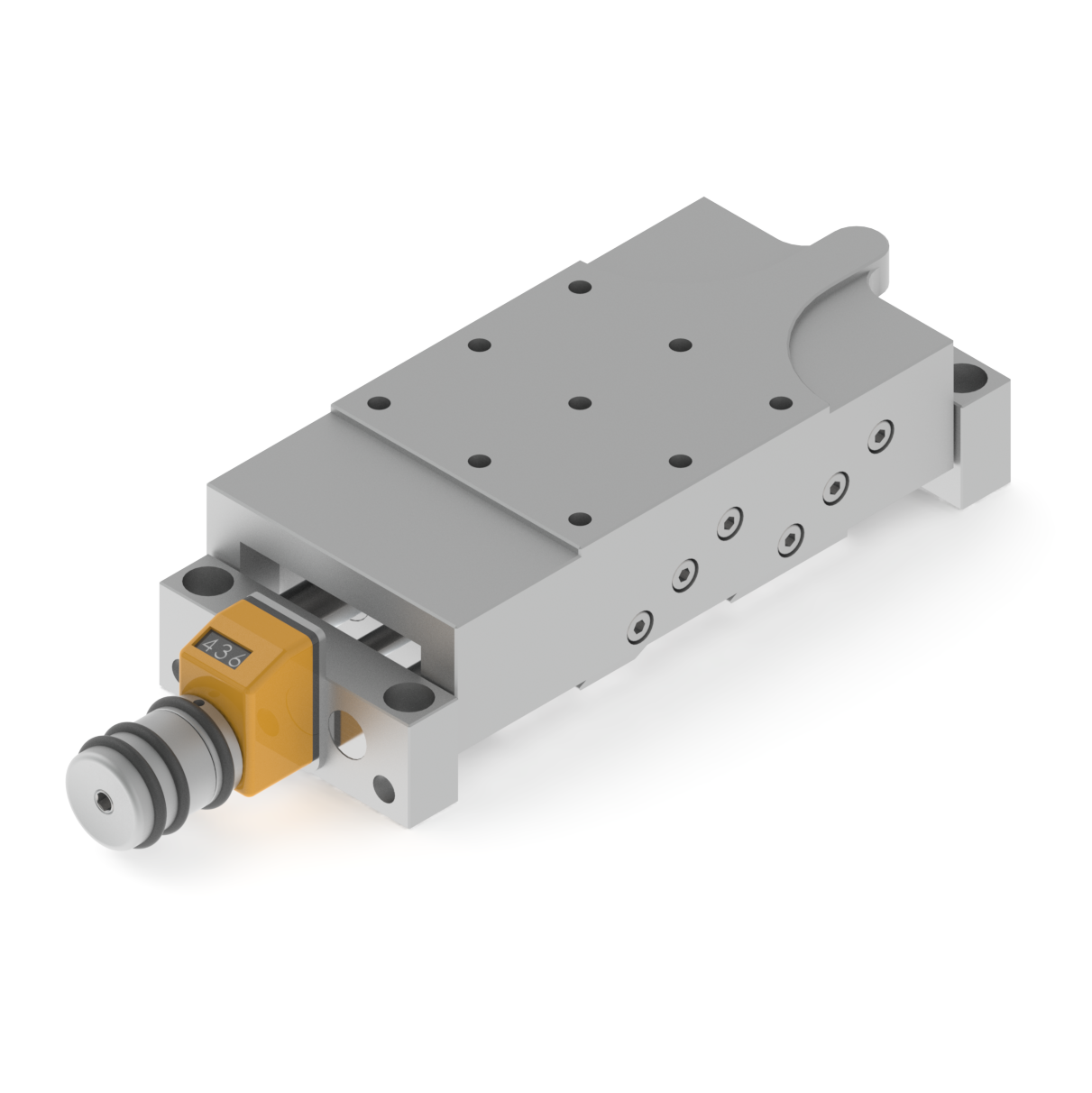

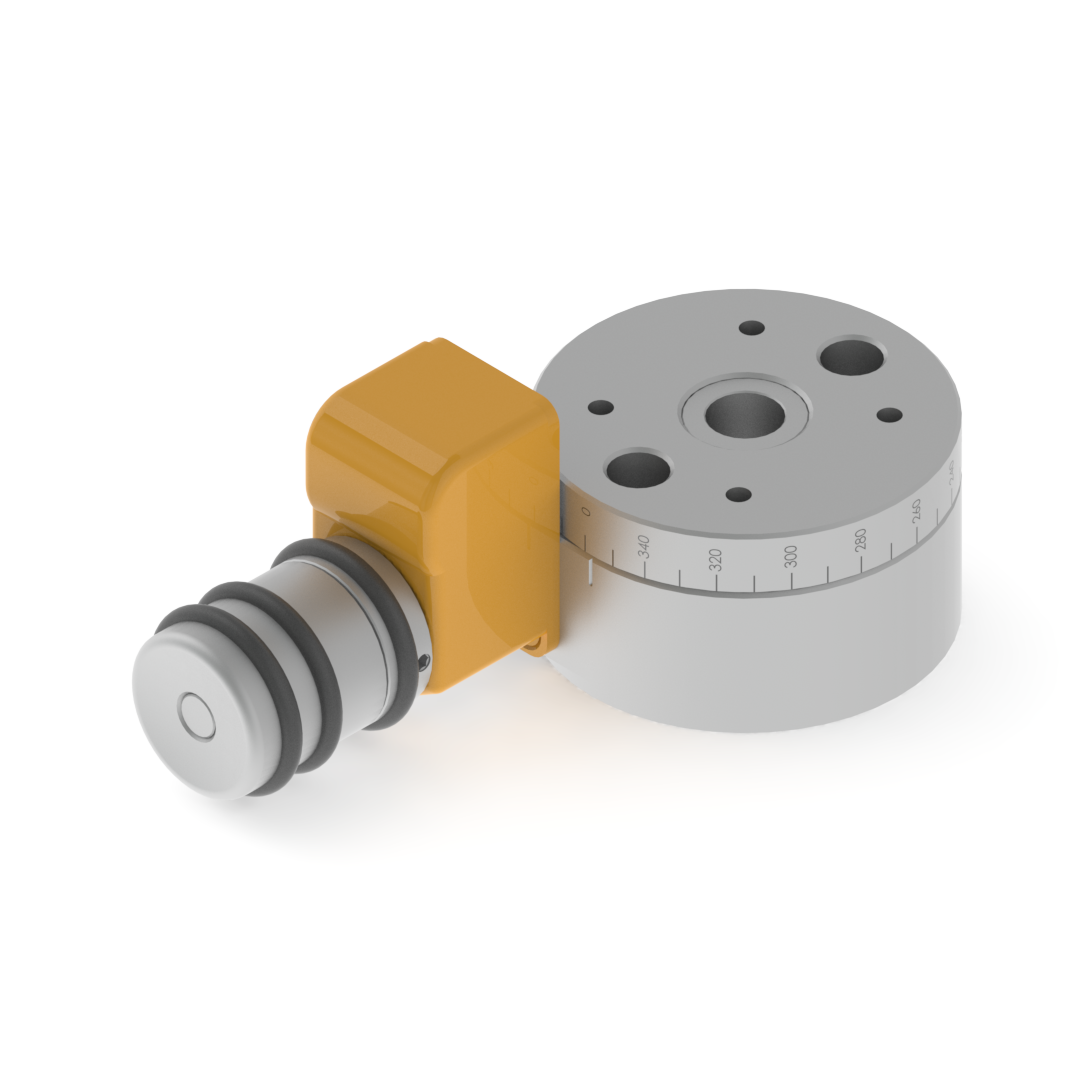

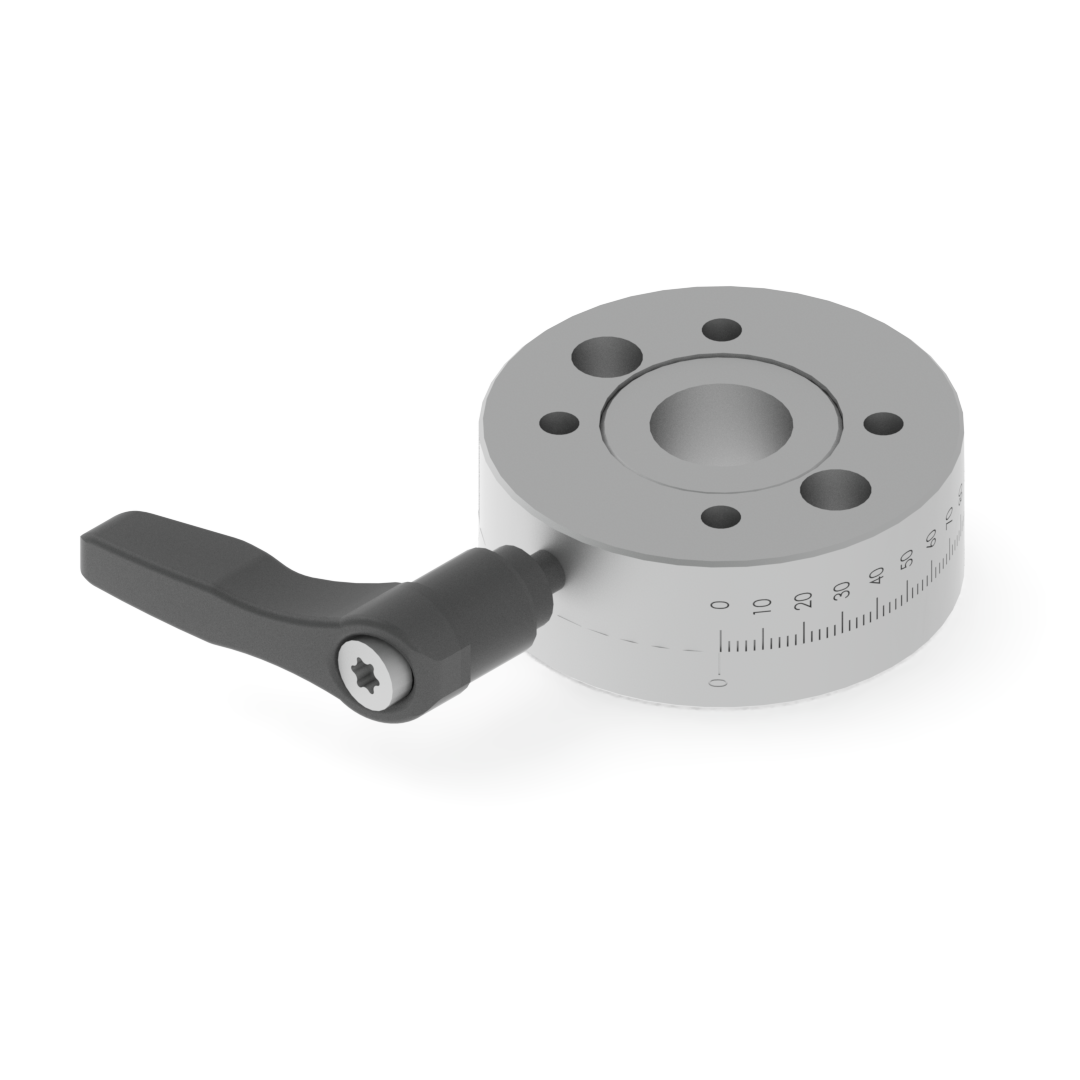

Order number | F1 [N] | F2 [N] | Mx [Nm] | My [Nm] | Mz [Nm] | T[°C | m [g] |
---|---|---|---|---|---|---|---|
PT4808-PA | 200 | 200 | 3,6 | 3,6 | 3,6 | 0-60 | 324 |
PT7312-PA | 300 | 300 | 18 | 18 | 18 | 0-60 | 852 |
PT8625-PA | 1000 | 1000 | 65 | 65 | 18 | 0-60 | 6300 |
Order number | B | B1 | B2 | C | D | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | L1 | L3 | L4 | L5 | L6 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
KT1408-xx-PA | 46 | 36 | 21 | 14 | 08 | 23 | M6x1 | 26 | 4 | M4 | 18 | 14 | 27 | 23 | 14 | 80 | 120 | 20 | 2 | 75 |
KT2512-xx-PA | 75 | 60 | 38 | 25 | 12 | 23 | M6x1 | 26 | 6 | M4 | 23,5 | 20 | 29 | 27 | 15,5 | 133 | 180 | 30 | 2 | 120 |
Order number | F1 [N] | F2 [N] | Mx [Nm] | My [Nm] | Mz [Nm] | T [°C] | m [g] PA-KL/KR | m [g] PA-L |
---|---|---|---|---|---|---|---|---|
KT1408-xx-PA | 200 | 50 (X=39) | 1,9 | 0,9 | 1,9 | 0 70 | 294 | 381 |
KT2512-xx-PA | 300 | 100 (X=58) | 5,5 | 3 | 5,5 | 0 70 | 880 | 946 |
Order number | B | B1 | B2 | C | D | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | L4 | L5 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
KT4808-xx-PA | 46 | 36 | 21 | 48 | 08 | 23 | M6x1 | 26 | 4 | M4 | 18 | 14 | 27 | 23 | 14 | 6 | 120 | 6 | 108 | 12 | 2 |
KT7312-xx-PA | 75 | 60 | 38 | 73 | 12 | 23 | M6x1 | 26 | 6 | M4 | 23,5 | 20 | 29 | 27 | 15,5 | 7 | 180 | 7,5 | 165 | 15 | 2 |
Order number | F1 [N] | F2 [N] | Mx [Nm] | My [Nm] | Mz [Nm] | T [°C] | m [g] PA-KL/KR | m [g] PA-L |
---|---|---|---|---|---|---|---|---|
KT4808-xx-PA | 200 | 200 | 3,6 | 3,6 | 3,6 | 0-60 | 333 | 408 |
KT7312-xx-PA | 300 | 300 | 18 | 18 | 18 | 0-60 | 955 | 1013 |
Order number | B | B1 | C | D | D1 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | H5 | L1 | L2 | L3 | L4 | L5 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HT08-PA | 46 | 36 | 8 | 08 | 23 | 26 | 4 | M4 | 32 | 3 | 27 | 23 | 14 | 6 | 120 | 6 | 108 | 12 | 8,5 |
HT12-PA | 75 | 60 | 12 | 12 | 23 | 26 | 6 | M4 | 38 | 2 | 28,5 | 27 | 15,5 | 7 | 180 | 7,5 | 165 | 15 | 11 |
HT25-PA | 150 | 130 | 25 | 25 | 46 | 52 | 10 | M6 | 68 | 4 | 54 | 52 | 28 | 13 | 290 | 12,5 | 265 | 25 | 18 |
Order number | F1 [N] | F2 [N] | Mx [Nm] | My [Nm] | Mz [Nm] | T[°C] | m [g] |
---|---|---|---|---|---|---|---|
HT08-PA | 80 | 100 | 2,5 | 2,5 | 5 | 0 70 | 497 |
HT12-PA | 150 | 200 | 10 | 10 | 20 | 0 70 | 1395 |
HT25-PA | 500 | 700 | 50 | 50 | 100 | 0 70 | 8700 |
Order number | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | L1 | L2 | TK | M1 [Nm] | F1 [N] | F2 [N] | F3 [N] | i | Backlash | T [°C] | m [g] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DT36008-PA | 54 | 10 | 26 | 23 | 4 | 30 | 14 | 9 | 6 | 17 | 29 | 36 | 3 | 500 | 500 | 200 | 50:1 | <0,15° | 0-60 | 340 |
DT36012-PA | 80 | 15 | 26 | 23 | 6 | 40 | 17,5 | 12 | 6 | 31 | 60 | 60 | 5 | 500 | 500 | 200 | 55:1 | <0,09° | 0-60 | 960 |
Order number | D | D1 | D2 | D3 | D4 | H | H1 | H2 | R | R1 | TK | M1 [Nm] | F1 [N] | F2 [N] | F3 [N] | m [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DS04 | 35 | 6 | 3 | 6 | 5 | 15 | 9,5 | 16,5 | 64 | 44 | 22 | 2 | 50 | 30 | 50 | 0,07 |
DS08 | 54 | 16 | 4 | 8 | 5 | 20 | 13,5 | 20,5 | 73 | 56 | 36 | 10 | 100 | 70 | 100 | 0,16 |
DS12 | 80 | 25 | 6 | 13 | 5 | 25 | 17,5 | 24,5 | 85 | 69 | 60 | 15 | 150 | 100 | 150 | 0,42 |
DS25 | 150 | 55 | 10 | 18,5 | 8 | 40 | 26 | 35,5 | 139 | 110 | 130 | 50 | 300 | 200 | 300 | 2,32 |
Order number | D | d | E | F | G | H | K | KH | L | M | N | P | TK | X | M [Nm] | F [N] | m [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GK04 | 29 | 10 | 19 | 11 | 2 | 25 | 16,5 | 11 | 5 | 16 | 8 | 6 | 22 | 3 | 3 | 300 | 0,04 |
GK08 | 46 | 13 | 30 | 16 | 3 | 35 | 24 | 16 | 7 | 23 | 11 | 7 | 36 | 4 | 8 | 700 | 0,12 |
GK12 | 75 | 24 | 46 | 23 | 4 | 54 | 39 | 23 | 11 | 34 | 19 | 11 | 60 | 6 | 30 | 2200 | 0,41 |
GK25 | 150 | 40 | 92 | 49 | 12 | 105 | 76 | 49 | 23 | 69 | 36 | 20 | 130 | 10 | 150 | 9000 | 3,5 |

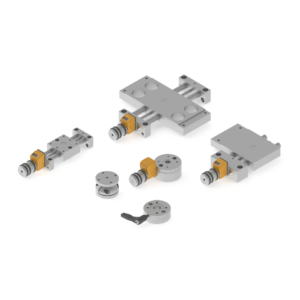

De positioneertafels van MM Engineering vormen een modulair systeem. De positioneertafels zijn met elkaar te combineren en te combineren met draaitafels tot complete multi-assige oplossingen. Het modulaire programma bevat tevens montage platen, verbindingshoeken, zwenkverbinders en zwenkkoppen.
De positioneertafels bestaan als basismodule uit twee geleide assen en een beweegbare slede. Door middel van een knop met schaalverdeling of een handwiel wordt de slede nauwkeurig binnen een vooraf bepaalde afstand via de spindel bewogen. Uiterst nauwkeurige glijlagers beperken de radiale speling tot minder dan twee honderdsten van een millimeter. Dankzij de speciaal voorgespannen spindel is er geen axiale speling. Met een extra handklem wordt de slede gegarandeerd in positie gehouden.
Positioneernauwkeurigheid:
Positioneertafels standaard tot 0,05 mm.
Positioneertafels met spindel tot 0,01 mm (in combinatie met elektronische positie-aanduider)
De positioneertafels zijn leverbaar in 4 maten (04 – 08 – 12 – 25) met een standaard slag van 11 mm tot 86 mm. Speciale oplossingen met slagverkorting vanaf 1 mm en slagverlengingen met speciale slagen tot maximaal 296 mm zijn mogelijk.
