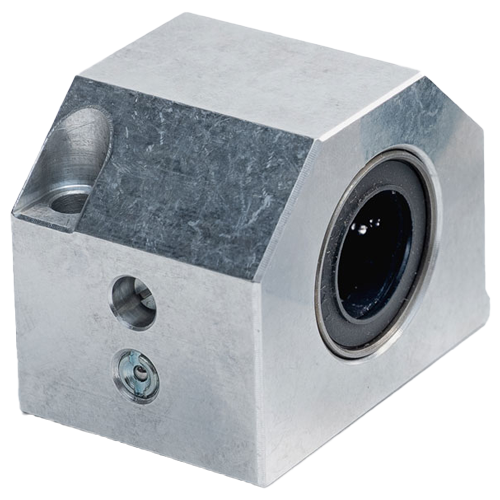

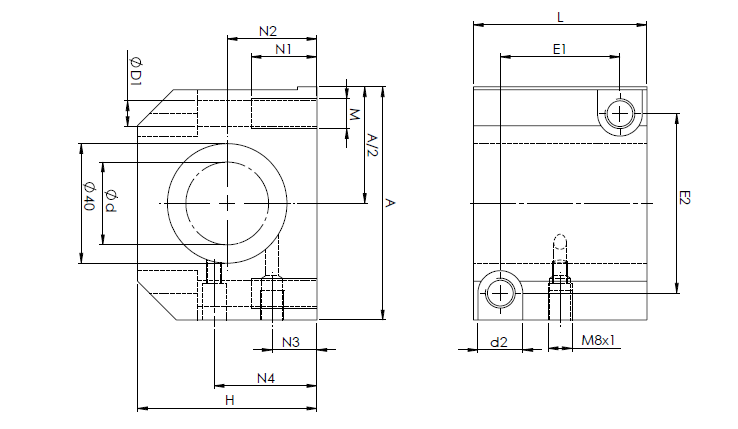

Type | Dimensions [mm] | Weight [kg] | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | A1 | L | N1 | N2 | N3 | E1 | E2 | Ød1 | d2 | M | ||
SG-08 | 8 | 16 | 28 | 13 | 35 | 17,5 | 32 | 10 | 14 | 8 | 20 | 25 | 3,3 | 6 | M4 | 0,06 |
SG-12 | 12 | 22 | 35 | 18 | 43 | 21,5 | 39 | 13 | 25 | 10 | 23 | 32 | 4,2 | 8 | M5 | 0,1 |
SG-16 | 16 | 26 | 42 | 22 | 53 | 26,5 | 43 | 13 | 30 | 12 | 26 | 40 | 5,2 | 10 | M6 | 0,17 |
SG-20 | 20 | 32 | 50 | 25 | 60 | 30 | 54 | 18 | 34 | 13 | 32 | 45 | 6,8 | 11 | M8 | 0,27 |
SG-25 | 25 | 40 | 60 | 30 | 78 | 39 | 67 | 22 | 40 | 15 | 40 | 60 | 8,6 | 15 | M10 | 0,55 |
SG-30 | 30 | 47 | 70 | 35 | 87 | 43,5 | 79 | 22 | 48 | 16 | 45 | 68 | 8,6 | 15 | M10 | 0,82 |
SG-40 | 40 | 62 | 90 | 45 | 108 | 54 | 91 | 26 | 60 | 20 | 58 | 86 | 10,3 | 18 | M12 | 1,45 |
SG-50 | 50 | 75 | 105 | 50 | 132 | 66 | 113 | 34 | 49 | 20 | 50 | 108 | 14,25 | 20 | M16 | 2,35 |
SG-60 | 60 | 90 | 128 | 69 | 178 | 89 | 142 | 40 | 100 | – | 90 | 130 | 17,5 | 26 | M20 | 71 |
SG-80 | 80 | 120 | 186 | 93 | 232 | 116 | 185 | 48 | 136 | – | 110 | 170 | 22 | 33 | M24 | 16,7 |

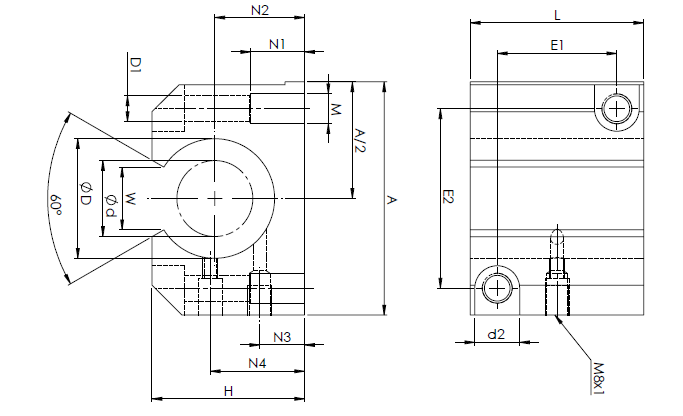

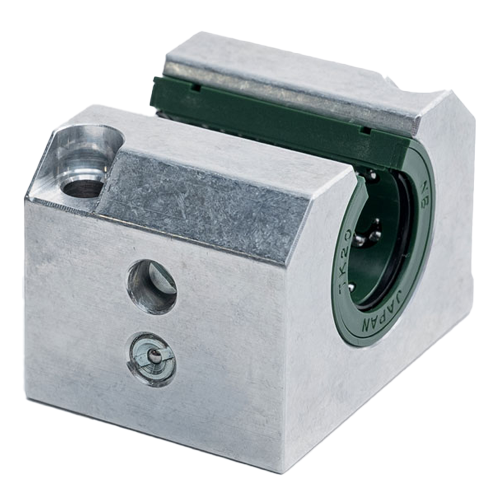

Type | Dimensions [mm] | Weight [kg] | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | A1 | L | E1 | E2 | N1 | N2 | N3 | N4 | Ød1 | d2 | M | W | ||
SGO-12 | 12 | 22 | 28 | 18 | 43 | 21,5 | 39 | 23 | 32 | 11 | 23,5 | 8 | 16,65 | 4,2 | 8 | M5 | 7 | 0,08 |
SGO-16 | 16 | 26 | 35 | 22 | 53 | 26,5 | 43 | 26 | 40 | 13 | 30 | 12 | 22 | 5,2 | 10 | M6 | 9,4 | 0,14 |
SGO-20 | 20 | 32 | 42 | 25 | 60 | 30 | 54 | 32 | 45 | 18 | 34 | 13 | 25 | 6,8 | 11 | M8 | 10,2 | 0,22 |
SGO-25 | 25 | 40 | 51 | 30 | 78 | 39 | 67 | 40 | 60 | 22 | 40 | 15 | 31,5 | 8,6 | 15 | M10 | 12,5 | 0,45 |
SGO-30 | 30 | 47 | 60 | 35 | 87 | 43,5 | 79 | 45 | 68 | 22 | 48 | 16 | 33 | 8,6 | 15 | M10 | 13,9 | 0,68 |
SGO-40 | 40 | 62 | 77 | 45 | 108 | 54 | 91 | 58 | 86 | 26 | 60 | 20 | 43,5 | 10,3 | 18 | M12 | 18 | 1,2 |
SGO-50 | 50 | 75 | 88 | 50 | 132 | 66 | 113 | 50 | 108 | 34 | 49 | 20 | 47,5 | 14,25 | 20 | M16 | 33 | 1,9 |
SGO-60 | 60 | 90 | 118 | 69 | 178 | 89 | 142 | 90 | 130 | 40 | 100 | – | – | 17,5 | 26 | M20 | 43 | 6,1 |
SGO-80 | 80 | 120 | 158 | 93 | 232 | 116 | 185 | 110 | 170 | 48 | 136 | – | – | 22 | 33 | M24 | 61 | 13,55 |
Type | Dimensions [mm] | Weight [kg] | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | A1 | L | L1 | E1 | E2 | Ød1 | ||
SLGS-12 | 12 | 22 | 35 | 18 | 52 | 30 | 32 | 20 | 10 | 42 | 5,3 | 0,09 |
SLGS-16 | 16 | 26 | 40,5 | 22 | 56 | 34 | 36 | 22 | 11 | 46 | 5,3 | 0,12 |
SLGS-20 | 20 | 32 | 48 | 25 | 70 | 40 | 45 | 28 | 14 | 58 | 6,4 | 0,25 |
SLGS-25 | 25 | 40 | 58 | 30 | 80 | 50 | 58 | 40 | 20 | 68 | 6,4 | 0,49 |
SLGS-30 | 30 | 47 | 67 | 35 | 88 | 58 | 68 | 48 | 24 | 76 | 6,4 | 0,78 |
SLGS-40 | 40 | 62 | 85 | 45 | 108 | 74 | 80 | 56 | 28 | 94 | 8,4 | 1,28 |
SLGS-50 | 50 | 75 | 100 | 50 | 135 | 96 | 100 | 72 | 36 | 116 | 10,5 | 1,7 |
Type | Dimensions [mm] | Weight [kg] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | A1 | L | L1 | E1 | E2 | W | Ød1 | ||
SLGSO-12 | 12 | 22 | 28 | 18 | 52 | 30 | 32 | 20 | 10 | 42 | 7,5 | 5,3 | 0,09 |
SLGSO-16 | 16 | 26 | 33,5 | 22 | 56 | 34 | 36 | 22 | 11 | 46 | 10 | 5,3 | 0,12 |
SLGSO-20 | 20 | 32 | 42 | 25 | 70 | 40 | 45 | 28 | 14 | 58 | 10 | 6,4 | 0,25 |
SLGSO-25 | 25 | 40 | 51 | 30 | 80 | 50 | 58 | 40 | 20 | 68 | 12,5 | 6,4 | 0,49 |
SLGSO-30 | 30 | 47 | 60 | 35 | 88 | 58 | 68 | 48 | 24 | 76 | 12,5 | 6,4 | 0,78 |
SLGSO-40 | 40 | 62 | 77 | 45 | 108 | 74 | 80 | 56 | 28 | 94 | 16,8 | 8,4 | 1,28 |
SLGSO-50 | 50 | 75 | 93 | 50 | 135 | 96 | 100 | 72 | 36 | 116 | 21 | 10,5 | 1,7 |
Afmetingen [mm] | Gewicht | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Type | Ød | ØD | H | h ± 0,015 |
A | A1 | L | L1 | E1 | E2 ± 0,015 |
E3 ± 0,2 |
E4 ± 0,2 |
Ød1 | Ød2 | kg |
SLGSL-12 | 12 | 22 | 35 | 18 | 52 | 30 | 32 | 20 | 10 | 42 | 32 | 23 | 5,3 | 4,3 | 0,05 |
SLGSL-16 | 16 | 26 | 40,5 | 22 | 56 | 34 | 36 | 22 | 11 | 46 | 40 | 26 | 5,3 | 4,3 | 0,08 |
SLGSL-20 | 20 | 32 | 48 | 25 | 70 | 40 | 45 | 28 | 14 | 58 | 45 | 32 | 6,4 | 4,3 | 0,13 |
SLGSL-25 | 25 | 40 | 58 | 30 | 80 | 50 | 58 | 40 | 20 | 68 | 60 | 40 | 6,4 | 5,3 | 0,22 |
SLGSL-30 | 30 | 47 | 67 | 35 | 88 | 58 | 68 | 48 | 24 | 76 | 68 | 45 | 6,4 | 6,4 | 0,35 |
SLGSL-40 | 40 | 62 | 85 | 45 | 108 | 74 | 80 | 56 | 28 | 94 | 86 | 58 | 8,4 | 8,4 | 0,65 |
SLGSL-50 | 50 | 75 | 100 | 50 | 135 | 96 | 100 | 72 | 36 | 116 | 108 | 50 | 10,5 | 8,4 | 1,15 |
Type | Dimensions [mm] | Weight [kg] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | L | L1 | L2 | E1 | E2 | Ød1 | V | ||
GGS-16 | 16 | 26 | 42 | 22 | 50 | 36 | 35 | 22 | 40 | 26 | 4,3 | 6,5 | 0,19 |
GGS-20 | 20 | 32 | 50 | 25 | 60 | 45 | 42 | 28 | 45 | 32 | 4,3 | 8 | 0,31 |
GGS-25 | 25 | 40 | 60 | 30 | 74 | 58 | 54 | 40 | 60 | 40 | 5,3 | 9 | 0,61 |
GGS-30 | 30 | 47 | 70 | 35 | 84 | 68 | 60 | 48 | 68 | 45 | 6,4 | 10 | 0,94 |
GGS-40 | 40 | 62 | 90 | 45 | 108 | 80 | 78 | 56 | 86 | 58 | 8,4 | 12 | 1,75 |
GGS-50 | 50 | 75 | 105 | 50 | 130 | 100 | 70 | 72 | 108 | 50 | 8,4 | 14 | 2,6 |
Type | Dimensions [mm] | Weight [kg] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | L | L1 | L2 | E1 | E2 | Ød1 | V | W | ||
GGSO-16 | 16 | 26 | 42 | 22 | 50 | 36 | 35 | 22 | 40 | 26 | 4,3 | 6,5 | 9,4 | 0,17 |
GGSO-20 | 20 | 32 | 50 | 25 | 60 | 45 | 42 | 28 | 45 | 32 | 4,3 | 8 | 10,2 | 0,28 |
GGSO-25 | 25 | 40 | 60 | 30 | 74 | 58 | 54 | 40 | 60 | 40 | 5,3 | 9 | 12,5 | 0,54 |
GGSO-30 | 30 | 47 | 70 | 35 | 84 | 68 | 60 | 48 | 68 | 45 | 6,4 | 10 | 13,9 | 0,83 |
GGSO-40 | 40 | 62 | 90 | 45 | 108 | 80 | 78 | 56 | 86 | 58 | 8,4 | 12 | 18,2 | 1,6 |
GGSO-50 | 50 | 75 | 105 | 50 | 130 | 100 | 70 | 72 | 108 | 50 | 8,4 | 14 | 21 | 2,3 |
Type | Dimensions [mm] | Weight [kg] | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | ØD1 | A | L | L1 | E | V | Ød1 | ||
SFG-12 | 12 | 22 | 32 | 40 | 32 | 22 | 30 | 6 | 5,5 | 0,12 |
SFG-16 | 16 | 26 | 38 | 50 | 36 | 24 | 35 | 8 | 5,5 | 0,17 |
SFG-20 | 20 | 32 | 46 | 60 | 45 | 30 | 42 | 10 | 6,6 | 0,33 |
SFG-25 | 25 | 40 | 58 | 70 | 58 | 42 | 54 | 12 | 6,6 | 0,68 |
SFG-30 | 30 | 47 | 66 | 80 | 68 | 50 | 60 | 14 | 9 | 1,03 |
SFG-40 | 40 | 62 | 90 | 100 | 80 | 59 | 78 | 16 | 11 | 2 |
SFG-50 | 50 | 75 | 100 | 130 | 100 | 75 | 99 | 18 | 11 | 2,9 |
Type | Dimensions [mm] | Weight [kg] | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | L | E1 | E2 | N1 | N2 | Ød1 | M | ||
SGC-12 | 12 | 19 | 33 | 17 | 40 | 28 | 14 | 29 | 11 | 16 | 4,3 | M5 | 0,09 |
SGC-16 | 16 | 24 | 38 | 19 | 45 | 30 | 15 | 34 | 11 | 18 | 4,3 | M5 | 0,13 |
SGC-20 | 20 | 28 | 45 | 23 | 53 | 30 | 15 | 40 | 13 | 22 | 5,3 | M6 | 0,15 |
SGC-25 | 25 | 35 | 54 | 27 | 62 | 40 | 20 | 48 | 18 | 26 | 6,6 | M8 | 0,3 |
SGC-30 | 30 | 40 | 60 | 30 | 67 | 50 | 25 | 53 | 18 | 29 | 6,6 | M8 | 0,46 |
SGC-40 | 40 | 52 | 76 | 39 | 87 | 60 | 30 | 69 | 22 | 38 | 8,4 | M10 | 0,88 |
SGC-50 | 50 | 62 | 92 | 47 | 103 | 70 | 35 | 82 | 26 | 46 | 10,5 | M12 | 1,25 |
Type | Dimensions [mm] | Weight [kg] | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | A1 | L | E1 | E2 | N1 | N2 | Ød1 | d2 | M | ||
STG-08 | 8 | 16 | 28 | 13 | 35 | 17,5 | 62 | 35 | 25 | 13 | 14 | 4,2 | 8 | M5 | 0,15 |
STG-12 | 12 | 22 | 35 | 18 | 43 | 21,5 | 76 | 40 | 30 | 13 | 25 | 5,2 | 10 | M6 | 0,27 |
STG-16 | 16 | 26 | 42 | 22 | 53 | 26,5 | 84 | 45 | 36 | 13 | 30 | 5,2 | 10 | M6 | 0,41 |
STG-20 | 20 | 32 | 50 | 25 | 60 | 30 | 104 | 55 | 45 | 18 | 34 | 6,8 | 11 | M8 | 0,72 |
STG-25 | 25 | 40 | 60 | 30 | 78 | 39 | 130 | 70 | 54 | 22 | 40 | 8,6 | 15 | M10 | 1,35 |
STG-30 | 30 | 47 | 70 | 35 | 87 | 43,5 | 152 | 85 | 62 | 26 | 48 | 10,3 | 18 | M12 | 2,01 |
STG-40 | 40 | 62 | 90 | 45 | 108 | 54 | 176 | 100 | 80 | 34 | 60 | 14,25 | 20 | M16 | 3,67 |
STG-50 | 50 | 75 | 105 | 50 | 132 | 66 | 224 | 125 | 100 | 34 | 49 | 14,25 | 20 | M16 | 4,7 |
Type | Dimensions [mm] | Weight [kg] | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | A1 | L | E1 | E2 | E3 | N1 | N2 | N4 | Ød1 | d2 | M | W | ||
STGO-12 | 12 | 22 | 30 | 18 | 43 | 21,5 | 76 | 40 | 30 | 19,5 | 13 | 25 | 16,65 | 5,2 | 10 | M6 | 7,5 | 0,22 |
STGO-16 | 16 | 26 | 35 | 22 | 53 | 26,5 | 84 | 45 | 36 | 21,5 | 13 | 30 | 22 | 5,2 | 10 | M6 | 10 | 0,34 |
STGO-20 | 20 | 32 | 42 | 25 | 60 | 30 | 104 | 55 | 45 | 27 | 18 | 34 | 25 | 6,8 | 11 | M8 | 10 | 0,62 |
STGO-25 | 25 | 40 | 51 | 30 | 78 | 39 | 130 | 70 | 54 | 33,5 | 22 | 40 | 31,5 | 8,6 | 15 | M10 | 12,5 | 1,17 |
STGO-30 | 30 | 47 | 60 | 35 | 87 | 43,5 | 152 | 85 | 62 | 39,5 | 26 | 48 | 33 | 10,3 | 18 | M10 | 12,5 | 1,68 |
STGO-40 | 40 | 62 | 77 | 45 | 108 | 54 | 176 | 100 | 80 | 45 | 34 | 60 | 43,5 | 14,3 | 20 | M16 | 16,8 | 3,15 |
STGO-50 | 50 | 75 | 88 | 50 | 132 | 66 | 224 | 125 | 100 | 56,5 | 34 | 49 | 47,5 | 14,25 | 20 | M16 | 33 | 3,85 |
Type | Dimensions [mm] | Weight [kg] | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | A1 | L | E1 | E2 | N1 | N2 | Ød1 | d2 | M | ||
STGI-08 | 8 | 16 | 28 | 13 | 35 | 17,5 | 62 | 50 | 25 | 11 | 14 | 4,2 | 8 | M5 | 0,15 |
STGI-12 | 12 | 22 | 35 | 18 | 43 | 21,5 | 76 | 56 | 32 | 11 | 25 | 4,2 | 8 | M5 | 0,27 |
STGI-16 | 16 | 26 | 42 | 22 | 53 | 26,5 | 84 | 64 | 40 | 13 | 30 | 5,2 | 10 | M6 | 0,41 |
STGI-20 | 20 | 32 | 50 | 25 | 60 | 30 | 104 | 76 | 45 | 18 | 34 | 6,8 | 11 | M8 | 0,72 |
STGI-25 | 25 | 40 | 60 | 30 | 78 | 39 | 130 | 94 | 60 | 22 | 40 | 8,6 | 15 | M8 | 1,35 |
STGI-30 | 30 | 47 | 70 | 35 | 87 | 43,5 | 152 | 106 | 68 | 22 | 48 | 8,6 | 15 | M10 | 201 |
STGI-40 | 40 | 62 | 90 | 45 | 108 | 54 | 176 | 124 | 86 | 26 | 60 | 10,3 | 18 | M12 | 3,67 |
STGI-50 | 50 | 75 | 105 | 50 | 132 | 66 | 224 | 160 | 108 | 34 | 49 | 14,25 | 20 | M16 | 4,7 |
Type | Dimensions [mm] | Weight [kg] | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | A1 | L | E1 | E2 | E3 | N1 | N2 | N4 | Ød1 | d2 | M | W | ||
STGOI-12 | 12 | 22 | 30 | 18 | 43 | 21,5 | 76 | 56 | 32 | 19,5 | 11 | 25 | 16,7 | 4,2 | 8 | M5 | 7,5 | 0,22 |
STGOI-16 | 16 | 26 | 35 | 22 | 53 | 26,5 | 84 | 64 | 40 | 21,5 | 13 | 30 | 22 | 5,2 | 10 | M6 | 10 | 0,34 |
STGOI-20 | 20 | 32 | 42 | 25 | 60 | 30 | 104 | 76 | 45 | 27 | 18 | 34 | 25 | 6,8 | 11 | M8 | 10 | 0,62 |
STGOI-25 | 25 | 40 | 51 | 30 | 78 | 39 | 130 | 94 | 60 | 33,5 | 22 | 40 | 31,5 | 8,6 | 15 | M10 | 12,5 | 1,17 |
STGOI-30 | 30 | 47 | 60 | 35 | 87 | 43,5 | 152 | 106 | 68 | 39,5 | 22 | 48 | 33 | 8,6 | 15 | M10 | 12,5 | 1,68 |
STGOI-40 | 40 | 62 | 77 | 45 | 108 | 54 | 176 | 124 | 86 | 45,5 | 26 | 60 | 43,5 | 10,3 | 18 | M12 | 16,8 | 3,15 |
STGOI-50 | 50 | 75 | 88 | 50 | 132 | 66 | 224 | 160 | 108 | 56,5 | 34 | 49 | 47,5 | 14,25 | 20 | M16 | 33 | 3,8 |
Type | Dimensions [mm] | Weight [kg] | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD1 | ØD2 | ØD3 | A | B | E1 | E2 | E3 | E4 | L | L1 | Ød1 | M | N1 | ||
STFG-12 | 12 | 22 | 30 | 30 | 42 | 34 | 32 | 24 | 19 | 36 | 76 | 46 | 5,3 | M6 | 13 | 0,2 |
STFG-16 | 16 | 26 | 35 | 35 | 50 | 40 | 38 | 28 | 22 | 40 | 84 | 50 | 6,6 | M8 | 18 | 0,32 |
STFG-20 | 20 | 32 | 42 | 42 | 60 | 50 | 45 | 35 | 27 | 50 | 104 | 60 | 8,4 | M10 | 22 | 0,55 |
STFG-25 | 25 | 40 | 52 | 52 | 74 | 60 | 56 | 42 | 32 | 63 | 130 | 73 | 10,5 | M12 | 26 | 1,17 |
STFG-30 | 30 | 47 | 61 | 61 | 84 | 70 | 64 | 50 | 37 | 74 | 152 | 82 | 13,5 | M16 | 34 | 1,5 |
Type | Dimensions [mm] | Weight [kg] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | H | h | A | L | E1 | E2 | E3 | N1 | N2 | Ød1 | M | ||
STGC-12 | 12 | 19 | 33 | 17 | 40 | 60 | 35 | 29 | 30 | 11 | 16 | 4,3 | M5 | 0,15 |
STGC-16 | 16 | 24 | 38 | 19 | 45 | 65 | 40 | 34 | 32,5 | 11 | 18 | 4,3 | M5 | 0,17 |
STGC-20 | 20 | 28 | 45 | 23 | 53 | 65 | 45 | 40 | 32,5 | 13 | 22 | 5,3 | M6 | 0,25 |
STGC-25 | 25 | 35 | 54 | 27 | 62 | 85 | 55 | 48 | 42,5 | 18 | 26 | 6,6 | M8 | 0,46 |
STGC-30 | 30 | 40 | 60 | 30 | 67 | 105 | 70 | 53 | 52,5 | 18 | 29 | 6,6 | M8 | 0,68 |
STGC-40 | 40 | 52 | 76 | 39 | 87 | 125 | 85 | 69 | 62,5 | 22 | 38 | 8,4 | M10 | 1,3 |
STGC-50 | 50 | 62 | 92 | 47 | 103 | 145 | 100 | 82 | 72,5 | 26 | 46 | 10,5 | M12 | 2,1 |

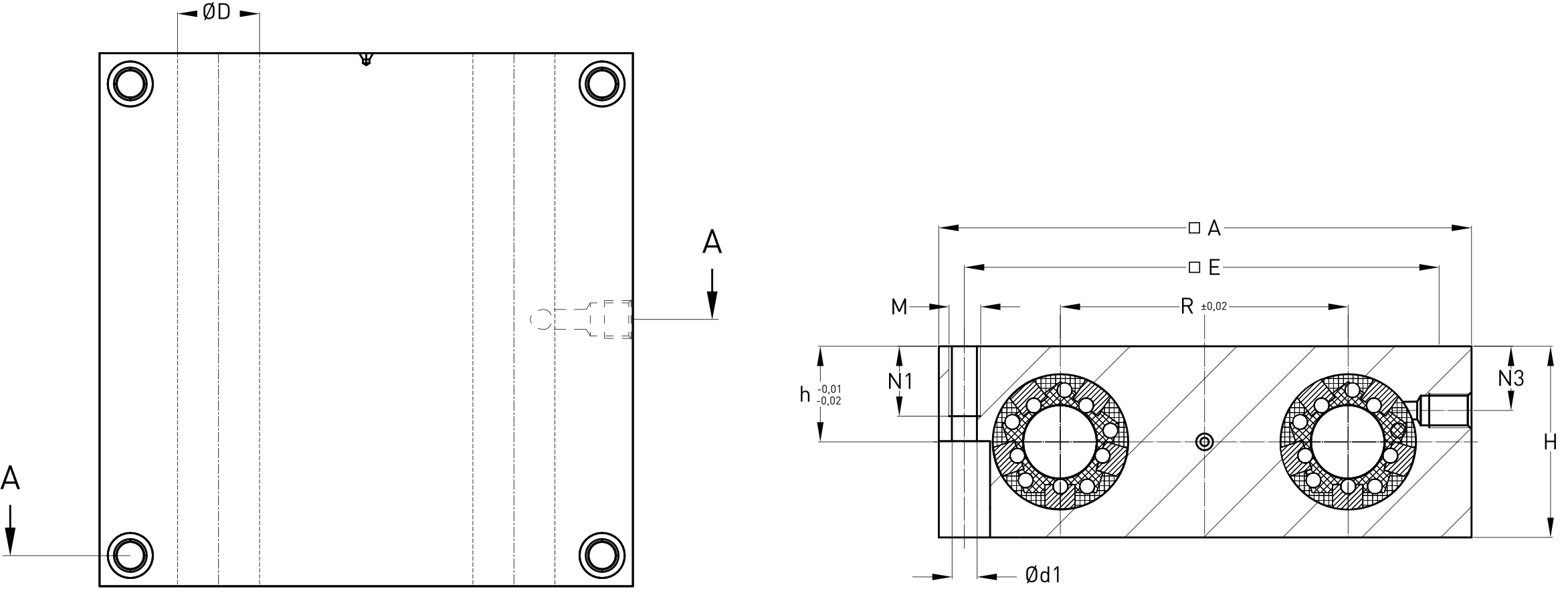

Type | Dimensions [mm] | Weight [kg] | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | A | H | h | E | N1 | N3 | R | Ød1 | M | ||
SQSG-08 | 8 | 16 | 65 | 23 | 11,5 | 55 | 11 | 8 | 32 | 4,3 | M5 | 0,23 |
SQSG-12 | 12 | 22 | 85 | 32 | 16 | 73 | 13 | 13 | 42 | 5,3 | M6 | 0,52 |
SQSG-16 | 16 | 26 | 100 | 36 | 18 | 88 | 13 | 15 | 54 | 5,3 | M6 | 0,78 |
SQSG-20 | 20 | 32 | 130 | 46 | 23 | 115 | 18 | 19 | 72 | 6,8 | M8 | 1,74 |
SQSG-25 | 25 | 40 | 160 | 56 | 28 | 140 | 22 | 24 | 88 | 9 | M10 | 3,13 |
SQSG-30 | 30 | 47 | 180 | 64 | 32 | 158 | 26 | 27 | 96 | 10,5 | M12 | 4,43 |
SQSG-40 | 40 | 62 | 230 | 80 | 40 | 202 | 34 | 35 | 122 | 13,5 | M16 | 8,7 |
SQSG-50 | 50 | 75 | 280 | 96 | 48 | 250 | 34 | 40 | 152 | 13,5 | M16 | 13,2 |
Type | Dimensions [mm] | Weight [kg] | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Ød | ØD | A | H | h | E | N1 | R | W | Ød1 | M | ||
SQSO-12 | 12 | 22 | 85 | 30 | 18 | 73 | 13 | 42 | 7 | 5,3 | M6 | 0,45 |
SQSO-16 | 16 | 26 | 100 | 35 | 22 | 88 | 13 | 54 | 9,4 | 5,3 | M6 | 0,73 |
SQSO-20 | 20 | 32 | 130 | 42 | 25 | 115 | 18 | 72 | 10,2 | 6,8 | M8 | 1,48 |
SQSO-25 | 25 | 40 | 160 | 51 | 30 | 140 | 22 | 88 | 12,9 | 9 | M10 | 2,68 |
SQSO-30 | 30 | 47 | 180 | 60 | 35 | 158 | 26 | 96 | 13,9 | 10,5 | M12 | 3,95 |
SQSO-40 | 40 | 62 | 230 | 77 | 45 | 202 | 34 | 122 | 18,2 | 13,5 | M16 | 8,12 |
SQSO-50 | 50 | 75 | 280 | 93 | 55 | 250 | 34 | 152 | 22 | 13,5 | M16 | 12,55 |

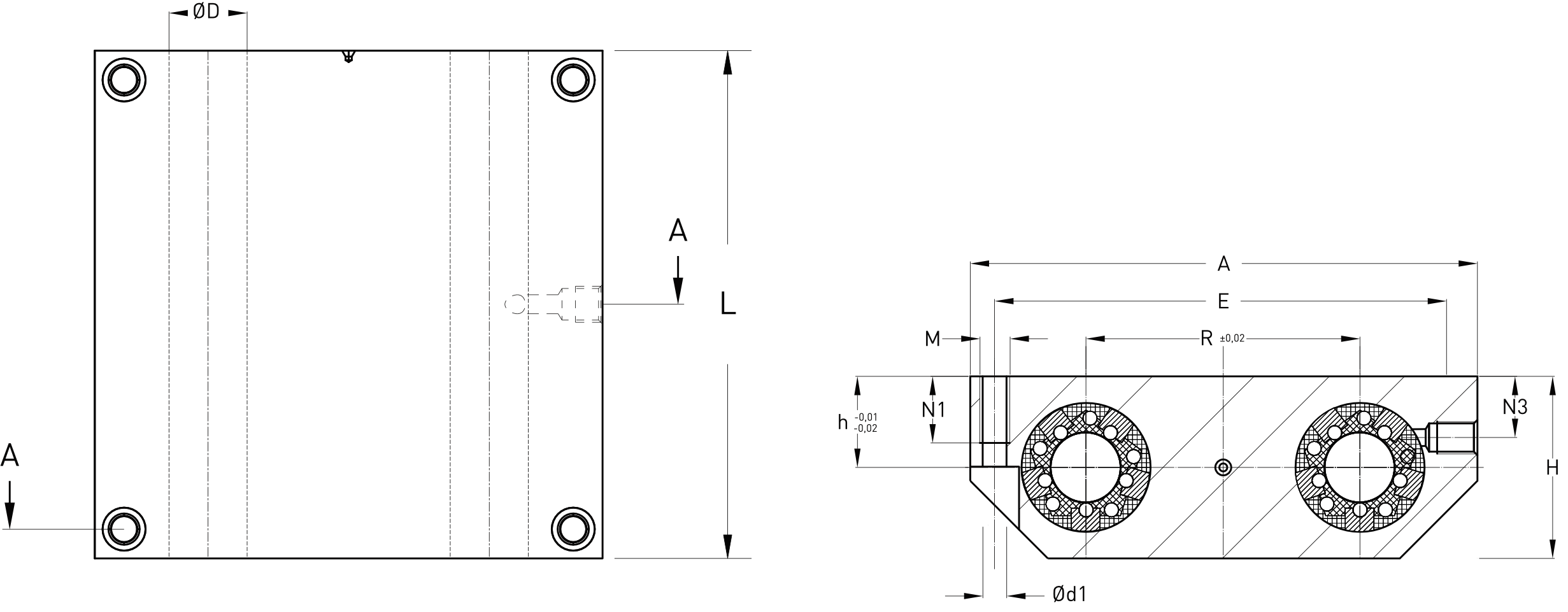

Type | Dimensions [mm] | Weight [kg] | |||||||
---|---|---|---|---|---|---|---|---|---|
Ød | ØD | A | H | h | L | R | M | ||
SQSGC-12 | 12 | 22 | 70 | 30 | 15 | 80 | 40 | M5 | 0,3 |
SQSGC-16 | 16 | 26 | 80 | 35 | 17,5 | 96 | 52 | M5 | 0,5 |
SQSGC-20 | 20 | 32 | 85 | 40 | 20 | 115 | 63 | M6 | 0,7 |
SQSGC-25 | 25 | 40 | 100 | 50 | 25 | 136 | 75 | M8 | 1,2 |
SQSGC-30 | 30 | 47 | 130 | 56 | 28 | 146 | 80 | M8 | 1,8 |
SQSGC-40 | 40 | 62 | 150 | 70 | 35 | 184 | 97 | M10 | 3,1 |
SQSGC-50 | 50 | 75 | 175 | 80 | 40 | 210 | 107 | M12 | 4,5 |
Dit is het basisprogramma voor de behuizingen voor de standaard en de compacte lineairkogellagers. De compacte lineairkogellagers passen in de type behuizingen waarbij compact staat. De andere behuizingen zijn geschikt voor de standaard lineairkogellagers.
Aluminium en Gietijzer
Standaard zijn de behuizingen van geanodiseerd aluminium. Type GGS en GGSO zijn van gietijzer.
Overige uitvoeringen
Naast dit basisprogramma zijn er ook andere typen met o.a. instelbare radiaalspeling verkrijgbaar. Raadpleeg hiervoor onze documentatie of neem contact op met een van onze Product Engineers.
Copyright © 2023 MCA linear motion robotics
