Wat als je servomotor zijn warmte afvoert

voordat hij oververhit raakt?

Door: Jeroen Elsinghorst, Tessa van der Veer

Warmteontwikkeling is een bepalende factor voor de prestaties en levensduur van elektrische aandrijvingen. In veel toepassingen geldt dat hogere dynamiek of belasting direct leidt tot temperatuurstijging, met als gevolg dat snelheid of nauwkeurigheid moet worden beperkt.

Bij de ontwikkeling van de MAC QW serie servomotoren heeft Vascat dit principe omgedraaid. Door warmte niet pas aan de buitenzijde van de motor af te voeren, maar direct bij de bron, blijven prestaties stabiel, ook onder zware omstandigheden.

In dit artikel (klik om er snel heen te gaan)

• Waarom interne koeling zoveel verschil maakt
• Snelheid en precisie van servomotoren
• Compacte bouwvorm
• Prestaties en specificaties
• Contact met onze engineers

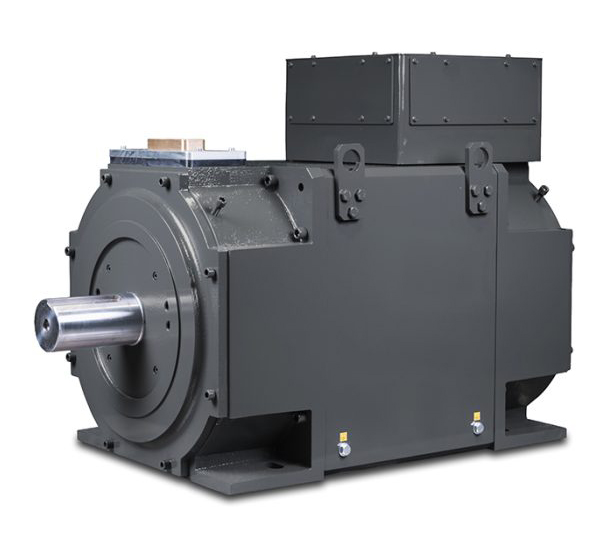

In traditionele servomotoren wordt warmte doorgaans afgevoerd via de behuizing of met externe ventilatie. Dat proces is relatief traag en kan leiden tot thermische pieken voordat deze zichtbaar worden.

De MAC QW servomotoren maken gebruik van interne vloeistofkoeling waarbij het koelmedium direct door de stator circuleert. Hierdoor wordt warmte onmiddellijk afgevoerd op de plaats waar deze ontstaat.

Het resultaat is een stabiele temperatuurhuishouding, ook bij snelle acceleraties, korte cyclustijden en wisselende belastingen. Doordat thermische effecten beperkt blijven, behouden koppel en toerental hun nominale waarden, zelfs bij hoge dynamiek.

Servomotoren die hitte voorkomen in plaats van erop te wachten

Snelheid en precisie van servomotoren

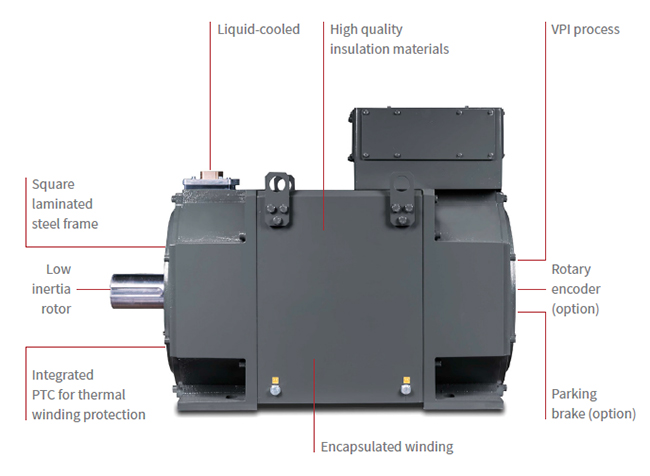

Dankzij de lage rotor massa is het dynamische gedrag van de motor uitzonderlijk hoog. Wisselingen in belasting hebben een minimaal effect op de prestaties van de motor.

Compacte bouwvorm

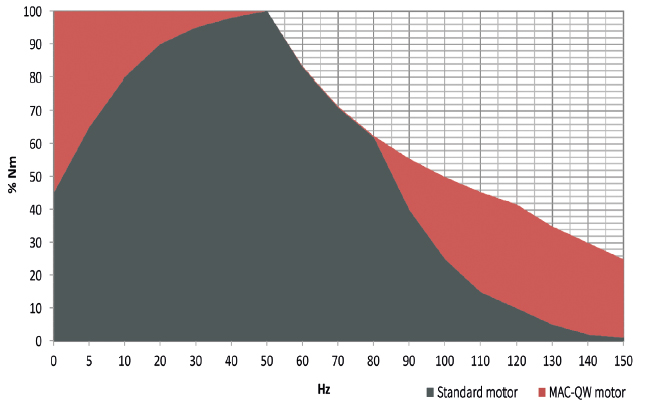

Dankzij de combinatie van interne vloeistofkoeling en hoge energiedichtheid kan de motor compact worden uitgevoerd. Vermogens tot 675 kW met een nominaal koppel van 4000 Nm zijn beschikbaar in een bouwgrootte met een ashoogte van 315 mm, wat binnen deze vermogensklasse uitzonderlijk is.

• Nominaal vermogen: 39–675 kW
• Nominaal toerental: 261–1893 rpm (max. ca. 4000 rpm)
• Nominaal koppel: 725–4800 Nm
• IP-bescherming: IP54, stof- en spetbestendig
• Rotor massa: laag, voor snelle dynamische respons
• Koeling: interne vloeistofkoeling IC 97W, gekoeld met water

• Rotor massa maakt verschil: een lichtere rotor reageert sneller en benut de interne koeling optimaal.
• Thermisch beheer telt: door de warmte bij de bron af te voeren, verklein je slijtage en verleng je de levensduur van je servomotor.
• Onderhoudsvriendelijk: afgedicht ontwerp zonder ventilatoren betekent minder storingen en minder onderhoud.
• Klant specifieke aanpassingen zijn mogelijk.
