We hoeven u vast niet te vertellen dat een frequentieregelaar (VFD of variable frequency drive) veel meer doet dan alleen het toerental van een motor regelen 😉 Wat misschien wél nieuw is, is dat het succes zit in het afstemmen van de regelaar op uw elektromotor en toepassing zodat u heel gemakkelijk de juiste motorbesturing kiest.

In dit artikel deelt André een aantal praktische tips zodat uw elektromotor soepel draait, het systeem betrouwbaar blijft en u het beste uit uw installatie haalt.

In dit artikel (klik op de titel om er snel heen te gaan)

• Voedingsspanning
• Type last: normal duty of heavy duty?
• Stroom en motorvermogen
• Aansturing van de frequentieregelaar
• Montageomgeving en bescherming
• EMC en netkwaliteit
• Alle kennis in huis: training
• Hulp nodig: vraag onze engineers om advies

Voedingsspanning

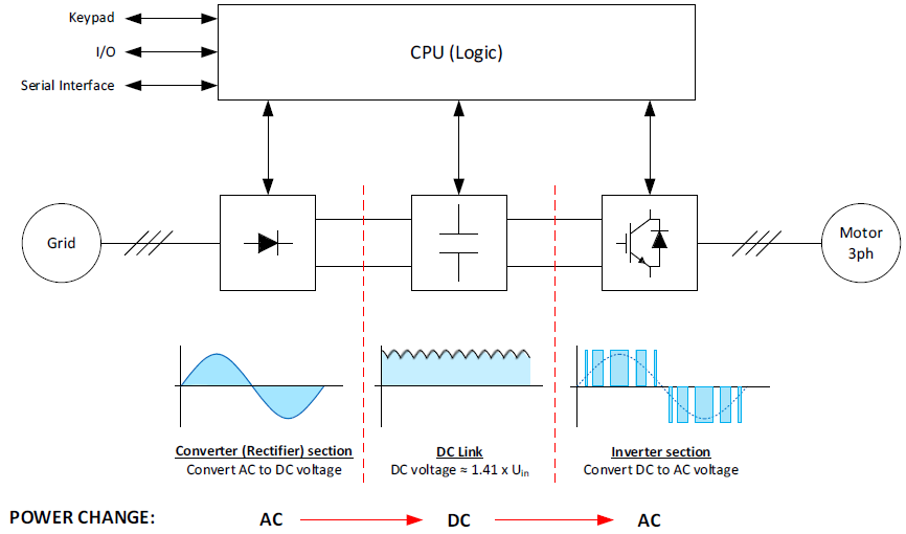

We beginnen bij de basis: Welke voedingsspanning is er beschikbaar?

Dit is 1fase 230VAC, 3fase 200VAC, 3fase 400VAC of misschien wel 3fase 690VAC, omdat de toepassing naar de buitenland moet. Dit bepaalt direct welke regelaar geschikt is voor uw toepassing.

Type last: normal duty of heavy duty?

Voor pompen en ventilatoren is Normal Duty meestal voldoende. Dit komt doordat de aanloopstromen vaak niet hoog genoeg zijn, in tegenstelling tot toepassingen zoals een transportband of hijskraan. Hierbij zie je vaak hogere aanloopstromen omdat de last meer varieert en zwaarder is. Dan kiest u Heavy Duty.

Dit zorgt ervoor dat de regelaar tijdens het aanlopen net wat meer stroom kan leveren gedurende een minuut en je dus de regelaar uiteindelijk niet overbelast.

Stroom en motorvermogen

Controleer de stroomsterkte van de elektromotor via het typeplaatje. Zo kiest u een frequentieregelaar die de juiste stroom levert zonder dat deze overbelast raakt.

Aansturing van de frequentieregelaar

Wordt de regelaar via klemmen aangestuurd of communiceert hij met een besturing via een optiekaart of veldbus? Bij toepassingen met een encoder voor positie- of snelheidsfeedback spreken we van een Closed Loop systeem.

Montageomgeving en bescherming

Let op de montage, want dit verschilt per type:

• IP20 in een kast
• IP54 direct aan de wand of
• IP66 in een vochtige omgeving

De lengte van de kabel naar de elektromotor kan bepalen of een extra filter nodig is om piekspanningen te beperken die de elektromotor kunnen beschadigen.

EMC en netkwaliteit

Worden de juist EMC maatregelen getroffen? Denk bijvoorbeeld aan afgeschermde kabels en speciale wartels. Deze zorgen dat storingen beperkt blijven en andere systemen ongestoord blijven werken.

Trainingen

Met deze tips op zak kiest u moeiteloos de juiste frequentieregelaar voor uw toepassing. Wilt u er echt mee aan de slag en uw kennis een boost geven? Onze MCA training frequentieregelaars is een aanrader. Al meer dan 30 bedrijven gingen u voor en kwamen enthousiast terug.

In deze training behandelen we deze (en meer) onderwerpen namelijk uitgebreid. Naast deze basistraining, bieden we ook vervolgtrainingen aan:

• PID-regeling
• Crane frequentieregelaar
• Closed-loop systemen
• Liftregelaars
• Elektromotoren

Lees hier verder over de mogelijkheden van een training, want die zijn er!

Training frequentieregelaars bij Sea and Shore, door André Diepenbroek gegeven.

Als u deze richtlijnen doorneemt…

Als u deze basisrichtlijnen doorneemt, kan u niet anders dan de beste regelaar kiezen voor uw toepassing! Wilt u dat wij eens meekijken (u bent echt niet de enige 😉), bel dan naar +31 (0)315 25 72 60.
