Herken je dit? Je hebt een ontwerp voor een nieuwe machine, maar bij het openen van de besturingskast wordt duidelijk hoe weinig ruimte er is: Vele kabels, een rij drives die de helft van de ruimte in beslag neemt en een EMC-filter dat er niet meer bij past.
Dat kan compacter, met de meerassige servo- en stappenmotor drives van JAT en de Sigma X servo van Yaskawa. Of je nu 2 of 8 assen wilt aansturen, of juist 1 tot 3 assen met hoge dynamiek nodig hebt, er is een compacte drive die past bij jouw ontwerp. Een slimme oplossing, bijvoorbeeld in XYZ-systemen, maar ook in andere multi‑as machines. Geert zocht dit verder voor je uit in dit artikel.
Wat is het voor een drive?
Machines worden steeds compacter, maar tegelijkertijd groeit de vraag naar meer assen en complexe bewegingen. Drives die meerdere assen in één unit combineren, bieden hier een oplossing.
In één unit kunnen meerdere assen centraal worden aangestuurd, gesynchroniseerd en veilig bediend worden. Afhankelijk van je toepassing vind je bij MCA de JAT drive of de Sigma X drive van Yaskawa. In onderstaande tabel laten we de verschillen zien tussen deze drives.
Verschillen tussen JAT en Sigma X

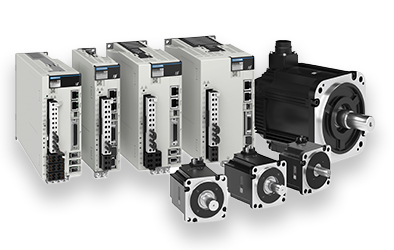

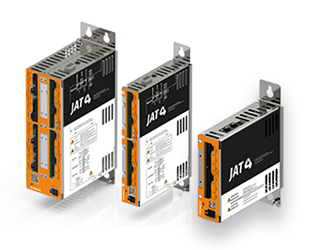

| Kenmerk | JAT (Jenaer) | Sigma X (Yaskawa) |
|---|---|---|
|
|
|
| Korte samenvatting | JAT combineert 2 tot 8 assen in één compacte unit. Dit bespaart ruimte, minimaliseert bekabeling en reduceert componentkosten. Ideaal wanneer je meerdere motoren tegelijk wilt aansturen zonder concessies aan overzicht of veiligheid. | Sigma X biedt naast enkel assig ook 2 en 3 servo assen met hoge bandbreedte en geavanceerde tuning. Perfect voor toepassingen waar snelheid, precisie en geavanceerde motion control cruciaal zijn, terwijl de installatie compact en overzichtelijk blijft. |
| Aantal assen per unit | 2 tot 8 | 2 of 3 |
| Motortypes | Servo én stappenmotoren, ook sensorless | Servo |
| Vermogen | 360 W – 5,4 kW | 50 W – 15 kW |
| Bandbreedte / dynamiek | standaard | ~3,5 kHz, voor snelle respons |
| Tuning | handmatig, basisfuncties | geavanceerd, autotuning en tuning loos inbedrijfstellen |
| Communicatie | Profinet, EtherCAT, Modbus, CANopen | EtherCAT en andere moderne protocollen |
| Veiligheid | STO per as | STO per as, optioneel SIL3/PL e |
| Extra functies | Sensorless motion control mogelijk | Onderdrukking van mechanische resonanties en startwrijving |
| Configuratie software | Gebruiksvriendelijk | Zeer gebruiksvriendelijk, snelle startup |
| Bekijk JAT drives | Bekijk Sigma X drives |
Waarom deze drive voor jou werkt
Beide drives combineren ruimtebesparing, minder foutkansen in de bekabeling en flexibiliteit in motor- en communicatiekeuze. Prestaties en veiligheid blijven gewaarborgd, en omdat het Europese producten zijn (JAT) en de Sigma X van het gerenommeerde merk Yaskawa, weet je precies waar je aan toe bent qua kwaliteit en ondersteuning van MCA.
Benieuwd hoe dit in jouw ontwerp past?
Het scheelt vaak meer ruimte (en budget) dan je vooraf denkt. Wil je weten of dit past bij jouw machineontwerp en hoe je de assen het beste indeelt? Onze engineers helpen je graag +31 (0)315 25 72 60.
